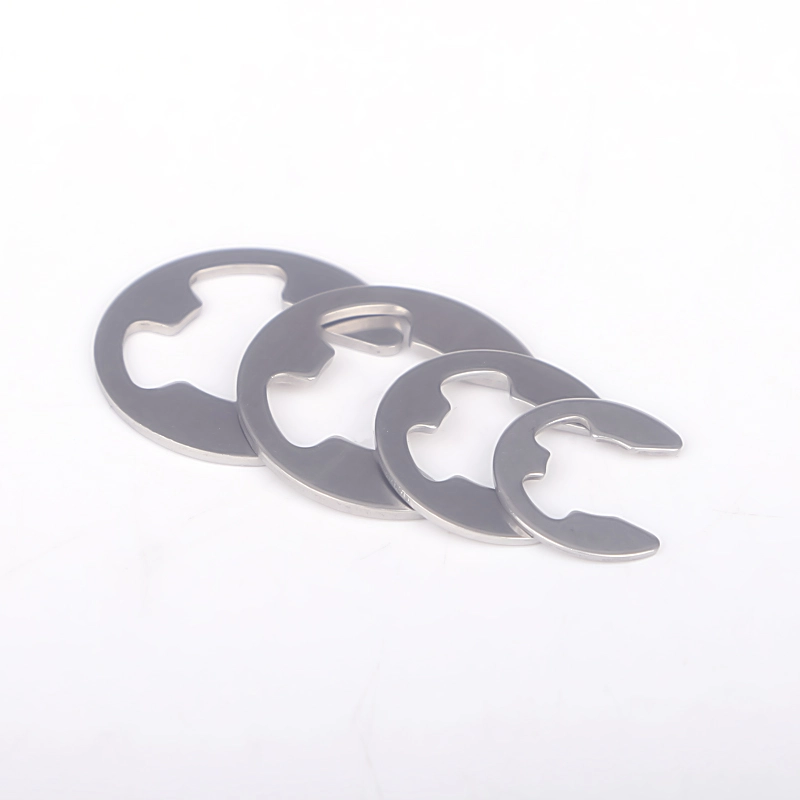

Vòng giữ / vòng giữ loại E bằng thép không gỉ DIN 6799

Vòng giữ / vòng giữ bằng thép không gỉ DIN 6799 E-Type Trung Quốc của Wanluo được sản xuất theo tiêu chuẩn công nghiệp DIN của Đức, thuộc loại ốc vít giữ trục đàn hồi mở nhẹ. Khác với các vòng chặn trục DIN471 truyền thống và các vòng chặn lỗ DIN472 yêu cầu các rãnh dành riêng chính xác để lắp đặt, DIN 6799 có cấu trúc tích phân mở hình chữ E độc đáo, cho phép kẹp trực tiếp trên các trục quang trơn và thân trục thông thường mà không cần xử lý trước các rãnh cố định.

Gửi yêu cầu

Product Description

Vòng tránh / Vòng giữ loại E bằng thép không gỉ DIN 6799 của nhà cung cấp Wanluo cung cấp lực kẹp đàn hồi ổn định để hạn chế dịch chuyển dọc trục của ống lót trục, vòng bi, trục chốt và các bộ phận chuyển động được, giải quyết các vấn đề về xử lý rãnh phức tạp và lắp ráp bất tiện các vòng chặn truyền thống. Với cấu trúc siêu nhỏ gọn, lắp đặt nhanh chóng không cần dụng cụ và khả năng thích ứng phổ quát rộng rãi, nó được sử dụng rộng rãi trong lắp ráp cơ khí tải nhẹ, thiết bị hàng ngày và cấu trúc truyền động thu nhỏ chính xác.

Cấu hình phôi & Quy trình sản xuất toàn bộ quy trình

Vòng giữ loại E DIN 6799 sử dụng thép lò xo có độ bền cao và nguyên liệu thép không gỉ chất lượng cao, được xử lý bằng cách dập chính xác nguyên khối, gia công xử lý nhiệt tích hợp và mài mòn toàn bộ cạnh. Cấu trúc mở hình chữ E đối xứng tiêu chuẩn có radian mở đàn hồi chính xác và lực căng kẹp đồng đều, đảm bảo kẹp chặt và không trượt trên trục hệ mét tiêu chuẩn. Thân vòng tích hợp có độ dày ổn định và hiệu suất phục hồi đàn hồi tuyệt vời, tránh biến dạng vĩnh viễn, mỏi đàn hồi hoặc lỏng lẻo sau khi tháo rời nhiều lần và hoạt động rung nhẹ trong thời gian dài. Các cạnh không có gờ được đánh bóng hoàn toàn giúp ngăn ngừa trầy xước bề mặt trục và các bộ phận khớp trong quá trình lắp đặt và sử dụng, bảo vệ hiệu quả tính toàn vẹn của các bộ phận trục chính xác. Kiểm soát dung sai kích thước nghiêm ngặt đảm bảo tính phổ biến cao của các kích thước tiêu chuẩn, phù hợp hoàn hảo với đường kính trục thông thường để lắp ráp nhanh chóng và hạn chế cố định.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	DIN 6799 Vòng kẹp loại E, Vòng giữ trục hình chữ E, Vòng kẹp đàn hồi mở
Tiêu chuẩn điều hành	DIN 6799, Tiêu chuẩn ISO, Tiêu chuẩn GB, Kích thước phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép không gỉ 304, 316L, Thép lò xo chất lượng cao, Thép carbon mạ kẽm
Phạm vi kích thước	Đường kính trục φ2mm-φ50mm đầy đủ kích thước tiêu chuẩn, độ dày đặc biệt tùy chỉnh và độ đàn hồi khi mở
Loại cấu trúc	Cấu trúc tích hợp mở hình chữ E, kẹp nhanh không cần dụng cụ, lắp trực tiếp trên bề mặt trục
Công nghệ chế biến	Dập chính xác, gia công xử lý nhiệt, làm mờ toàn bộ cạnh, hiệu chuẩn đàn hồi
Đối tượng áp dụng	Trục quang trơn, trục chốt, trục truyền động thu nhỏ, bộ phận trục di chuyển tải nhẹ
Xử lý bề mặt	Tẩy & thụ động / Mạ kẽm / Oxit đen, chống gỉ và chống ăn mòn
Tính chất cơ học	Lực kẹp đàn hồi ổn định, chống mỏi, không biến dạng, bảo vệ giới hạn nhẹ
Phương pháp đóng gói	Túi chống ẩm bên trong + thùng carton xuất khẩu, đóng gói pallet cho đơn hàng số lượng lớn
Dịch vụ cung cấp	Cung cấp số lượng lớn tại chỗ, tùy chỉnh không chuẩn, mua sắm một cửa dây buộc hỗn hợp

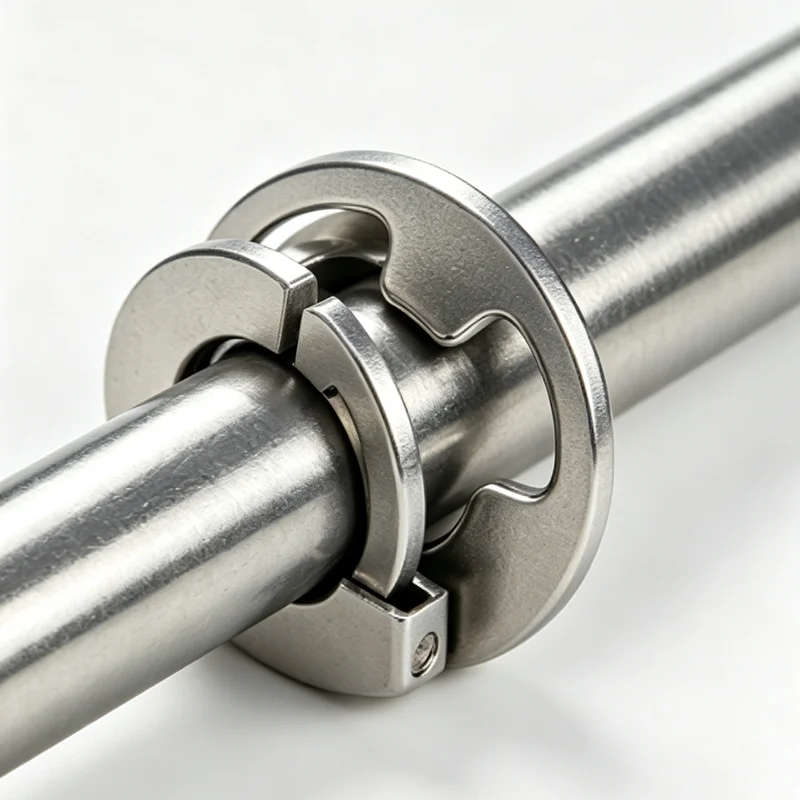

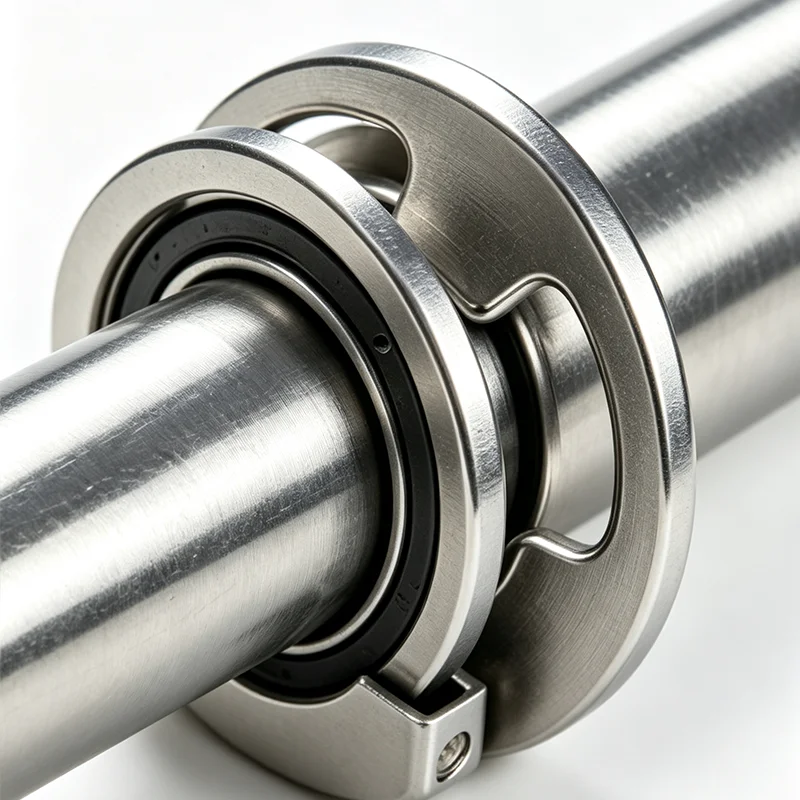

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Đường kính danh nghĩa d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Kích thước danh nghĩa	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	tối đa	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	phút	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Kích thước danh nghĩa	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	tối đa	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	phút	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	tối đa	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
trên 1000 đơn vị ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Đường kính danh nghĩa d		7	8	9	10	12	15	19	24	30
h	Kích thước danh nghĩa	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	tối đa	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	phút	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Kích thước danh nghĩa	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	tối đa	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	phút	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	tối đa	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
trên 1000 đơn vị ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Thuộc tính sản phẩm cạnh tranh & Trường hợp làm việc tại chỗ toàn cầu

1. Không cần rãnh để lắp đặt, phá vỡ giới hạn của vòng tròn truyền thống. Nó có thể được kẹp trực tiếp trên bề mặt trục nhẵn, loại bỏ nhu cầu xử lý rãnh trục, giảm đáng kể chi phí xử lý phôi và nâng cao hiệu quả lắp ráp.

2. Cấu trúc đàn hồi mở loại E độc đáo cung cấp lực kẹp chu vi đồng đều và ổn định, hạn chế hiệu quả sự trượt trục và rơi ra khỏi các bộ phận trục tải nhẹ, với tác dụng chống nới lỏng và hạn chế đáng tin cậy trong các điều kiện rung thông thường.

3. Lắp ráp và tháo gỡ nhanh chóng không cần dụng cụ, vận hành đơn giản và hiệu quả cao, hoàn toàn phù hợp cho dây chuyền sản xuất hàng loạt và các tình huống bảo trì thiết bị hàng ngày, giải quyết vấn đề lắp đặt phức tạp của các vòng tuần hoàn thông thường.

4. Sau khi xử lý nhiệt toàn diện, thân vòng có độ bền đàn hồi tuyệt vời và hiệu suất chống mỏi, duy trì độ đàn hồi kẹp ổn định sau khi tháo rời nhiều lần và hoạt động lâu dài mà không bị giãn hay hỏng hóc.

5. Nhỏ gọn và nhẹ với các tùy chọn vật liệu đa dạng, áp dụng rộng rãi cho máy móc nhẹ, thiết bị điện tử, đồ gia dụng, phụ kiện đồ chơi, bộ phận tự động hóa thu nhỏ và các tình huống giới hạn trục tải nhẹ khác.

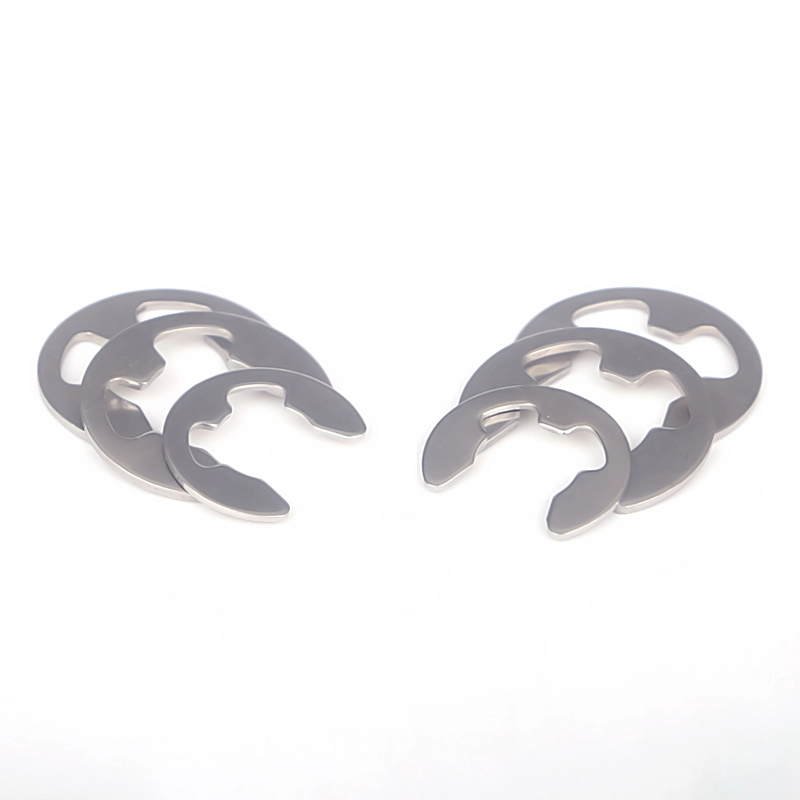

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa vòng tròn DIN 6799 và DIN 471 là gì?

A1: DIN 471 là vòng đệm đàn hồi khép kín phải được lắp vào rãnh trục dành riêng bằng kìm chuyên dụng; DIN 6799 là vòng tránh loại E mở, có thể được kẹp trực tiếp trên trục nhẵn mà không cần tạo rãnh, có tính năng lắp đặt nhanh hơn và cấu trúc đơn giản hơn, phù hợp với các tình huống hạn chế tải nhẹ.

Câu hỏi 2: DIN 6799 có yêu cầu các rãnh dành riêng trên trục không?

A2: Không cần rãnh. Dựa vào lực kẹp đàn hồi của chính nó, nó có thể được cố định ổn định trên bề mặt trục nhẵn, đây là ưu điểm lớn nhất so với các vòng kẹp tiêu chuẩn truyền thống và giúp đơn giản hóa đáng kể quá trình gia công.

Câu 3: Lực kẹp của vòng tránh loại E có đủ không?

Câu trả lời 3: Vòng tròn DIN 6799 của chúng tôi áp dụng quy trình hiệu chuẩn đàn hồi nghiêm ngặt. Lực kẹp tiêu chuẩn đáp ứng đầy đủ các yêu cầu giới hạn trong các tình huống tải nhẹ và trung bình. Nó không được khuyến khích cho các kết nối thiết bị quan trọng chịu tải nặng và rung động mạnh.

Câu hỏi 4: Các kịch bản ứng dụng chính của DIN 6799 là gì?

A4: Nó được sử dụng rộng rãi để hạn chế và sửa chữa các trục thu nhỏ, trục chốt, con lăn và các bộ phận chuyển động trong máy móc công nghiệp nhẹ, sản phẩm điện tử, thiết bị điện, phụ kiện tự động hóa, phần cứng hàng ngày và máy móc đồ chơi.

Câu 5: Bạn có thể tùy chỉnh các vòng tròn loại E đàn hồi đặc biệt không?

Đ5: Có. Chúng tôi hỗ trợ tùy chỉnh các mô hình được gia cố dày hơn, độ đàn hồi khi mở đặc biệt, đường kính ngoài không đạt tiêu chuẩn và xử lý bề mặt chống ăn mòn để đáp ứng các yêu cầu lắp ráp tải nhẹ được cá nhân hóa.
