Máy giặt khóa đôi bằng thép không gỉ DIN 25201

Vòng đệm khóa đôi DIN 25201 bằng thép không gỉ do Nhà máy Wanluo sản xuất là bộ phận buộc chặt chống lỏng hạng nặng theo tiêu chuẩn Đức. Nó được thiết kế đặc biệt cho các kịch bản công nghiệp có độ tin cậy cao với độ rung cao, tải xen kẽ và hoạt động lâu dài. Nó đảo ngược hoàn toàn nguyên tắc truyền thống của vòng đệm phẳng và vòng đệm lò xo thông thường dựa vào một lực căng đàn hồi duy nhất để chống nới lỏng. Sản phẩm này sử dụng cấu trúc lồng vào nhau hai lớp độc đáo, dựa vào sự lồng vào nhau của các răng nghiêng trên vòng đệm trên và vòng đệm dưới để tạo thành cơ chế tự khóa cơ học. Khi thiết bị gặp rung động, mô men tác động và ngoại lực tác động qua lại, cấu trúc sẽ tự động tạo ra lực cản ma sát ngược, chống lại xu hướng xoay và nới lỏng của bu lông, đồng thời loại bỏ căn bản vấn đề lỏng và hỏng ren.

Gửi yêu cầu

Product Description

Nhà sản xuất Wanluo cung cấp cho bạn Máy giặt khóa đôi bằng thép không gỉ DIN 25201. Sản phẩm này được sản xuất thông qua quá trình dập chính xác, mài mịn bề mặt răng và xử lý nhiệt thứ cấp, mang lại độ bền tổng thể cao, khả năng chống mài mòn và chống mỏi tuyệt vời và không bị biến dạng vĩnh viễn. Nó đã giải quyết được vấn đề của ngành là các miếng đệm thông thường dễ bị hỏng trong điều kiện làm việc tần số cao và tải nặng. Đây là giải pháp khóa an toàn và lâu dài cho các thiết bị công nghiệp cao cấp, máy móc hạng nặng và kết cấu kỹ thuật.

Điểm bán hàng chính:

1. Răng cơ có chức năng tự khóa, có mức độ chống lỏng cao hơn so với các loại vòng đệm thông thường.

2. Chịu được rung động tần số cao và tải trọng tác động xen kẽ.

3. Tích hợp cấu trúc chính xác, lắp ráp cao hơn.

4. Độ bền vật liệu cao, ít bị mài mòn và biến dạng.

5. Có thể đảo ngược và tái sử dụng, có khả năng tương thích lắp ráp mạnh mẽ.

Kịch bản ứng dụng

Cấu trúc khung gầm và vận chuyển đường sắt

Vòng đệm khóa đôi bằng thép không gỉ DIN 25201 của chúng tôi phù hợp với khung xe, thiết bị hỗ trợ đường ray và các tình huống thắt chặt phương tiện giao thông. Nó có thể chịu được rung động khi lái xe, tác động liên tục và tải trọng động, loại bỏ tình trạng lỏng bu lông do thay đổi điều kiện đường và ngoại lực, đồng thời nâng cao hệ số an toàn của phương tiện giao thông.

Năng lượng gió, thủy lực và thiết bị điện

Thích hợp cho các thiết bị năng lượng gió, thiết bị thủy lực và thiết bị truyền tải điện hoạt động liên tục trong thời gian dài. Đối với rung động liên tục, mô-men xoắn xen kẽ và môi trường hoạt động trong mọi thời tiết, nó cung cấp khả năng bảo vệ chống nới lỏng ổn định lâu dài, giảm tần suất tắt và bảo trì thiết bị.

Kết cấu thép kỹ thuật và cơ sở hạ tầng quy mô lớn

Được sử dụng để khóa bu lông của khung kết cấu thép, hỗ trợ kỹ thuật và các kết cấu cố định lớn ngoài trời, nó tương thích với các điều kiện cơ sở hạ tầng dịch vụ ngoài trời, tải nặng và dài hạn. Nó có hiệu suất chống lão hóa và chống mỏi tuyệt vời, đảm bảo sự ổn định lâu dài của các kết cấu kỹ thuật.

5 Thiết bị tự động hóa chính xác

Thích hợp cho việc lắp ráp dây chuyền sản xuất tự động có độ chính xác cao, đồ gá chính xác và thiết bị thông minh. Bằng cách dựa vào ứng dụng lực đồng nhất và ưu điểm khóa không dịch chuyển, nó tránh được độ lệch độ chính xác của thiết bị do nới lỏng nhẹ, đảm bảo tiêu chuẩn lắp ráp và độ chính xác vận hành của thiết bị chính xác.

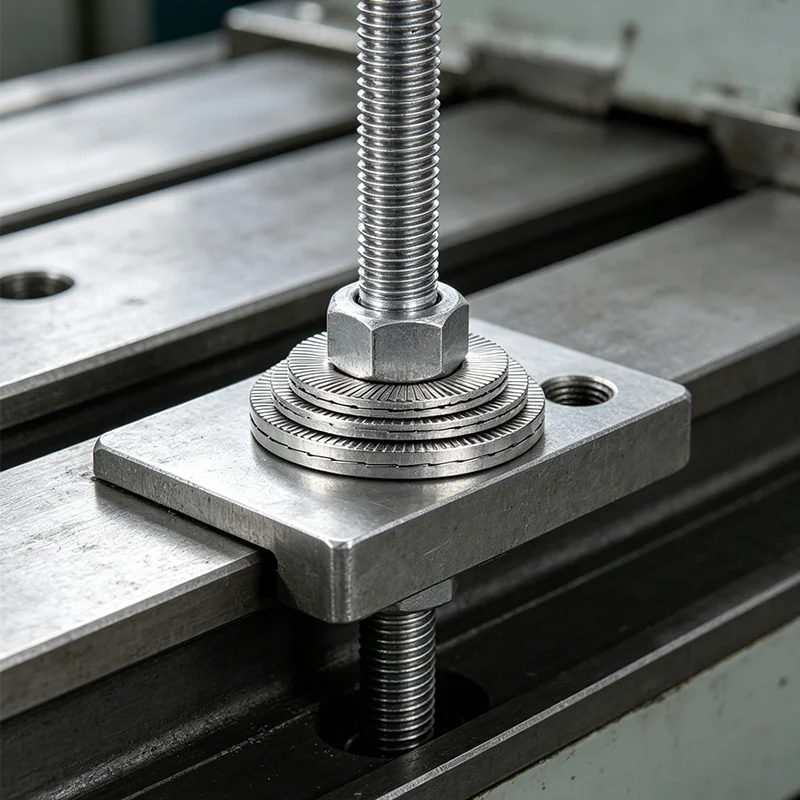

Stainless Steel Din 25201 Double Stack Lock Washer

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Vòng đệm khóa đôi DIN 25201, Vòng đệm chống lỏng lồng vào nhau hai mảnh
Tiêu chuẩn điều hành	DIN 25201, Tiêu chuẩn GB công nghiệp, Kích thước phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép không gỉ 304, 316L, Thép lò xo cường độ cao, Thép hợp kim mạ kẽm
Phạm vi kích thước	Kích thước hỗ trợ tiêu chuẩn đầy đủ M3-M24, thông số kỹ thuật về độ dày và chiều cao răng tùy chỉnh
Loại cấu trúc	Cấu trúc lồng nhau hai mảnh, răng nghiêng lồng vào nhau, tự khóa ma sát
Công nghệ chế biến	Dập chính xác, hoàn thiện bề mặt răng, xử lý nhiệt toàn diện, làm cứng chống mài mòn
Dây buộc phù hợp	Tương thích với tất cả các bu lông, đinh tán và vít có độ bền cao tiêu chuẩn
Xử lý bề mặt	Tẩy & thụ động / Mạ kẽm / Oxy hóa đen, chống mài mòn và chống ăn mòn
Tính chất cơ học	Siêu chống rung, chịu tải nặng, chống mài mòn, không bị lỏng, ổn định trong chu kỳ dài
Phương pháp đóng gói	Túi chống ẩm bên trong + thùng carton xuất khẩu, đóng gói pallet cho lô hàng số lượng lớn
Dịch vụ cung cấp	Cung cấp số lượng lớn tại chỗ, tùy chỉnh không chuẩn, mua sắm một cửa dây buộc hỗn hợp

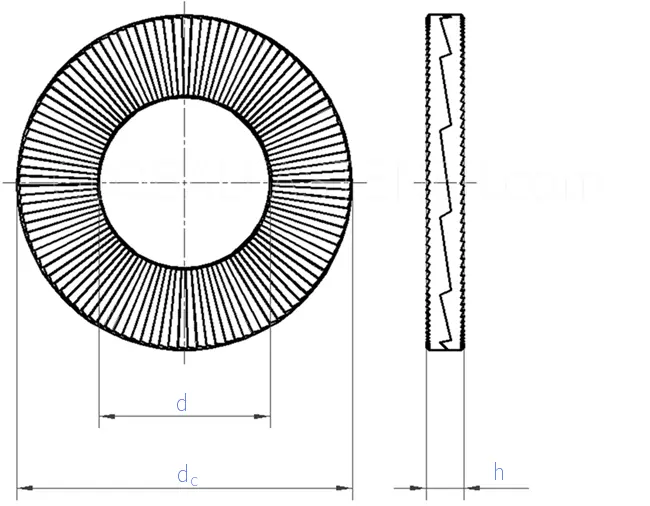

Stainless Steel Din 25201 Double Stack Lock Washer

Kích cỡ			3	3.5	3,5 lớn^②	4	4 lớn^②	5	5 lớn^②	6	6 lớn^②	1/4^①	1/4 lớn^①②	8	8 lớn^②	8/3^①
Kích thước bu lông	Số liệu		M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6	-	-	M8	M8	-
Kích thước bu lông	inch		#5	#6	#6	#8	#8	#10	#10	-	-	1/4"	1/4"	16/5"	16/5"	3/8"
d	tối đa		3.50	4.00	4.00	4.50	4.50	5.50	5.50	6.60	6.60	7.30	7.30	8.80	8.80	10.50
d	phút		3.30	3.80	3.80	4.30	4.30	5.30	5.30	6.40	6.40	7.10	7.10	8.60	8.60	10.10
d_c	Kích thước danh nghĩa		7.0	7.6	9.0	7.6	9.0	9.0	10.8	10.8	13.5	11.5	13.5	13.5	16.6	16.6
	tối đa		7.20	7.80	9.20	7.80	9.20	9.20	11.00	11.00	13.70	11.70	13.70	13.70	16.80	16.80
	phút		6.80	7.40	8.80	7.40	8.80	8.80	10.60	10.60	13.30	11.30	13.30	13.30	16.40	16.40
h (Thép)	Kích thước danh nghĩa		1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.5	2.5	2.5	2.5	2.5	2.5
	tối đa		2.05	2.05	2.05	2.05	2.05	2.05	2.05	2.05	2.75	2.75	2.75	2.75	2.75	2.75
	phút		1.55	1.55	1.55	1.55	1.55	1.55	1.55	1.55	2.25	2.25	2.25	2.25	2.25	2.25
trên 1000đơn vị≈kg^③	Thép(7.85)	≈	0.41	0.46	0.72	0.42	0.67	0.56	0.96	0.81	2.14	1.22	1.99	1.62	3.05	2.55
h (Thép không gỉ)	Kích thước danh nghĩa		2.20	2.20	2.20	2.20	2.20	2.20	2.20	2.20	2.00	2.20	2.20	2.00	2.00	2.00
	tối đa		2.45	2.45	2.45	2.45	2.45	2.45	2.45	2.45	2.25	2.45	2.45	2.25	2.25	2.25
	phút		1.95	1.95	1.95	1.95	1.95	1.95	1.95	1.95	1.75	1.95	1.95	1.75	1.75	1.75
trên 1000đơn vị≈kg^③	Thép không gỉ (7.93)	≈	0.50	0.57	0.89	0.51	0.83	0.70	1.18	1.00	1.73	1.08	1.77	1.31	2.47	2.06

Kích cỡ			3/8 lớn^①②	10	10 lớn^②	11	12	12 lớn^②	1/2^①	1/2 lớn^①②	14	14 lớn^②	16	16 lớn^②	18	18 lớn^②
Kích thước bu lông	Số liệu		-	M10	M10	M11	M12	M12	-	-	M14	M14	M16	M16	M18	M18
Kích thước bu lông	inch		3/8"	-	-	16/7"	-	-	1/2"	1/2"	16/9"	16/9"	5/8"	5/8"	-	-
d	tối đa		10.50	10.90	10.90	11.60	13.20	13.20	13.70	13.70	15.40	15.40	17.20	17.20	19.70	19.70
d	phút		10.10	10.50	10.50	11.20	12.80	12.80	13.30	13.30	15.00	15.00	16.80	16.80	19.30	19.30
d_c	Kích thước danh nghĩa		21.0	16.6	21.0	18.5	19.5	25.4	19.5	25.4	23.0	30.7	25.4	30.7	29.0	34.5
	tối đa		21.20	16.80	21.20	18.70	19.70	25.60	19.70	25.60	23.20	30.90	25.60	30.90	29.20	34.70
	phút		20.80	16.40	20.80	18.30	19.30	25.20	19.30	25.20	22.80	30.50	25.20	30.50	28.80	34.30
h (Thép)	Kích thước danh nghĩa		2.5	2.5	2.5	2.5	2.5	3.4	2.5	3.4	3.4	3.4	3.4	3.4	3.4	3.4
	tối đa		2.75	2.75	2.75	2.75	2.75	3.65	2.75	3.65	3.65	3.65	3.65	3.65	3.65	3.65
	phút		2.25	2.25	2.25	2.25	2.25	3.15	2.25	3.15	3.15	3.15	3.15	3.15	3.15	3.15
trên 1000đơn vị≈kg^③	Thép(7.85)	≈	5.10	2.42	4.97	3.20	3.18	9.87	2.97	9.59	6.12	14.79	7.32	13.56	9.49	16.82
h (Thép không gỉ)	Kích thước danh nghĩa		2.00	2.00	2.00	2.20	2.00	3.00	2.00	3.20	3.00	3.20	3.00	3.20	3.20	3.20
	tối đa		2.25	2.25	2.25	2.45	2.25	3.25	2.25	3.45	3.25	3.45	3.25	3.45	3.45	3.45
	phút		1.75	1.75	1.75	1.95	1.75	2.75	1.75	2.95	2.75	2.95	2.75	2.95	2.95	2.95
trên 1000đơn vị≈kg^③	Thép không gỉ (7.93)	≈	4.12	1.95	4.01	2.85	2.57	8.80	2.40	9.12	5.45	14.06	6.53	12.89	9.03	15.99

Kích cỡ			3/4^①	3/4 lớn^①②	20	20 lớn^②	22	22 lớn^②	24	24 lớn^②	1^①	1 lớn^①②	27	27 lớn^②	30	30 lớn^②
Kích thước bu lông	Số liệu		-	-	M20	M20	M22	M22	M24	M24	-	-	M27	M27	M30	M30
Kích thước bu lông	inch		3/4"	3/4"	-	-	7/8"	7/8"	-	-	1"	1"	-	-	1 1/8"	1 1/8"
d	tối đa		20.20	20.20	21.60	21.60	23.60	23.60	25.50	25.50	28.10	28.10	28.60	28.60	31.60	31.60
d	phút		19.80	19.80	21.20	21.20	23.20	23.20	25.10	25.10	27.70	27.70	28.20	28.20	31.20	31.20
d_c	Kích thước danh nghĩa		30.7	39.0	30.7	39.0	34.5	42.0	39.0	48.5	39.0	48.5	42.0	48.5	47.0	58.5
	tối đa		30.90	39.20	30.90	39.20	34.70	42.20	39.20	48.70	39.30	48.80	42.30	48.80	47.30	58.80
	phút		30.50	38.80	30.50	38.80	34.30	41.80	38.80	48.30	38.70	48.20	41.70	48.20	46.70	58.20
h (Thép)	Kích thước danh nghĩa		3.4	3.4	3.4	3.4	3.4	4.6	3.4	4.6	3.4	4.6	5.8	5.8	5.8	6.6
	tối đa		3.65	3.65	3.65	3.65	3.65	4.85	3.65	4.85	3.65	4.85	6.05	6.05	6.05	6.60
	phút		3.15	3.15	3.15	3.15	3.15	4.35	3.15	4.35	3.15	4.35	5.55	5.55	5.55	6.10
trên 1000đơn vị≈kg^③	Thép(7.85)	≈	11.20	23.33	9.98	22.10	13.28	34.23	18.25	48.27	15.33	44.32	33.83	54.86	43.28	98.62
h (Thép không gỉ)	Kích thước danh nghĩa		3.20	3.20	3.00	3.20	3.20	3.20	3.20	3.20	3.20	3.20	6.80	6.80	6.80	6.80
	tối đa		3.45	3.45	3.25	3.45	3.45	3.45	3.45	3.45	3.20	3.20	6.80	6.80	6.80	6.80
	phút		2.95	2.95	2.75	2.95	2.95	2.95	2.95	2.95	2.70	2.70	6.30	6.30	6.30	6.30
trên 1000đơn vị≈kg^③	Thép không gỉ (7.93)	≈	10.65	22.18	8.89	21.02	12.62	24.06	17.35	33.92	14.58	31.14	40.07	64.98	51.26	102.65

Thành tích hiệu suất chính và triển khai kỹ thuật thực tế

1. Nguyên tắc tự khóa răng hai lớp cải tiến hoàn toàn loại bỏ hạn chế của khả năng chống lỏng đàn hồi truyền thống. Nó sử dụng ma sát cấu trúc để chống rung và va đập, đạt được độ giãn bằng 0 trong điều kiện rung tần số cao khi vòng đệm lò xo thông thường không hoạt động.

2. Thiết kế bề mặt răng đối xứng hai chiều cung cấp lực khóa cực cao, có thể chịu được tải trọng xen kẽ mạnh mẽ và tác động cơ học, giải quyết hiệu quả tình trạng lỏng ren và hỏng kết nối của các bộ phận thiết bị chính trong quá trình hoạt động lâu dài.

3. Bề mặt răng có độ cứng cao và xử lý tăng cường tích hợp đảm bảo khả năng chống mài mòn và chống mỏi mạnh mẽ. Không xảy ra hiện tượng mài mòn bề mặt răng hoặc hư hỏng cấu trúc sau hàng triệu chu kỳ rung, duy trì độ ổn định khóa vĩnh viễn.

4. Lắp ráp đơn giản và khả năng tương thích mạnh mẽ, không cần thêm vòng đệm phẳng hoặc keo chống lỏng. Nó tích hợp khả năng chịu áp lực, bảo vệ bề mặt và chức năng chống nới lỏng cường độ cao, tiết kiệm quy trình lắp ráp và nâng cao hiệu quả lắp đặt.

5. Các loại vật liệu đa dạng thích ứng với môi trường khắc nghiệt cao cấp, được sử dụng rộng rãi trong vận tải đường sắt, kỹ thuật ô tô, thiết bị năng lượng gió, cơ khí công nghiệp nặng, cơ sở phụ trợ hàng không vũ trụ và các lĩnh vực yêu cầu độ tin cậy cao khác.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa Vòng đệm khóa đôi DIN 25201 bằng thép không gỉ và vòng đệm lò xo DIN 127 thông thường là gì?

A1: DIN 127 dựa vào lực căng đàn hồi để chống nới lỏng, dễ bị mỏi và hỏng khi chịu rung động mạnh; DIN 25201 sử dụng cấu trúc tự khóa ma sát hai răng lồng vào nhau, với nguyên lý khóa cơ học, không bị mỏi đàn hồi, hiệu suất chống rung mạnh hơn nhiều, phù hợp với các kết nối phím nặng và có độ ổn định cao.

Câu hỏi 2: Tôi có cần sử dụng vòng đệm phẳng với vòng đệm khóa đôi DIN 25201 không?

Đ2: Không bắt buộc. Bề mặt ngoài phẳng của DIN25201 có thể bảo vệ phôi tốt và cấu trúc răng bên trong hoàn thành khóa cường độ cao một cách độc lập. Nó tích hợp chức năng bảo vệ và chống nới lỏng, đơn giản hóa việc kết hợp lắp ráp.

Câu 3: DIN 25201 có thể chống rung mạnh trong thời gian dài không?

Đ3: Có. Nó sử dụng khóa cấu trúc vật lý thay vì khóa đàn hồi. Nó sẽ không tạo ra hiện tượng mỏi khi rung và va đập liên tục, đồng thời được công nhận là một trong những giải pháp vòng đệm chống nới lỏng thụ động đáng tin cậy nhất trong ngành.

Câu hỏi 4: DIN 25201 phù hợp với những kịch bản cốt lõi nào?

A4: Nó được sử dụng đặc biệt cho các bộ phận buộc chặt dễ bị rung động nghiêm trọng và không cần nới lỏng, chẳng hạn như thiết bị vận chuyển đường sắt, cấu trúc năng lượng gió năng lượng mới, khung gầm ô tô, máy móc hạng nặng, thiết bị kỹ thuật và máy rung chính xác.

Câu 5: Các thông số kỹ thuật đặc biệt tùy chỉnh có được hỗ trợ không?

Đ5: Có. Chúng tôi hỗ trợ tùy chỉnh đường kính ngoài đặc biệt, độ dày, độ cứng bề mặt răng và lớp phủ siêu chống ăn mòn để đáp ứng các yêu cầu chống nới lỏng và buộc chặt của thiết bị công nghiệp đặc biệt.
