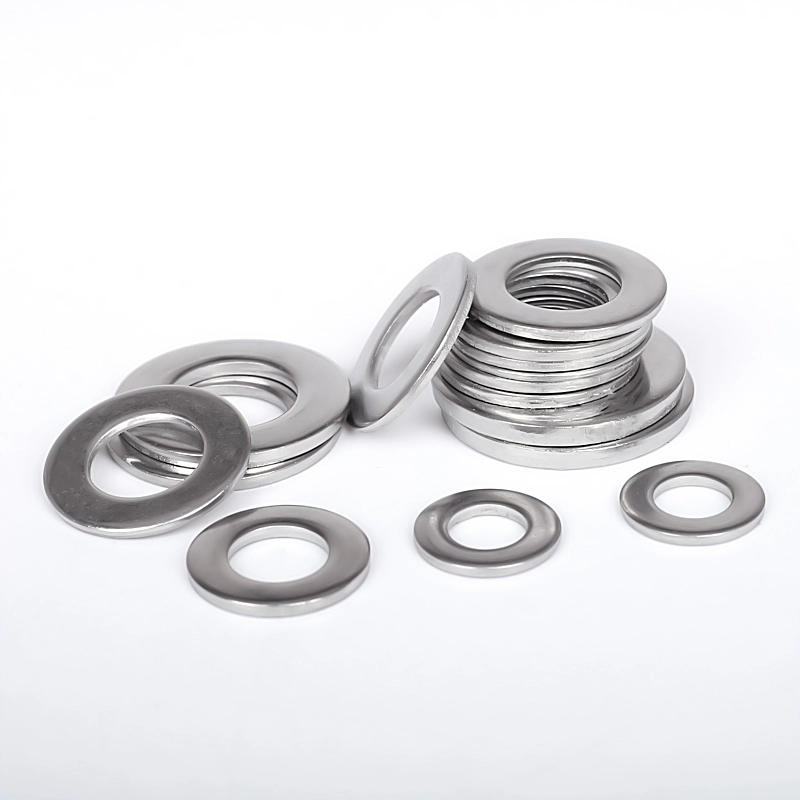

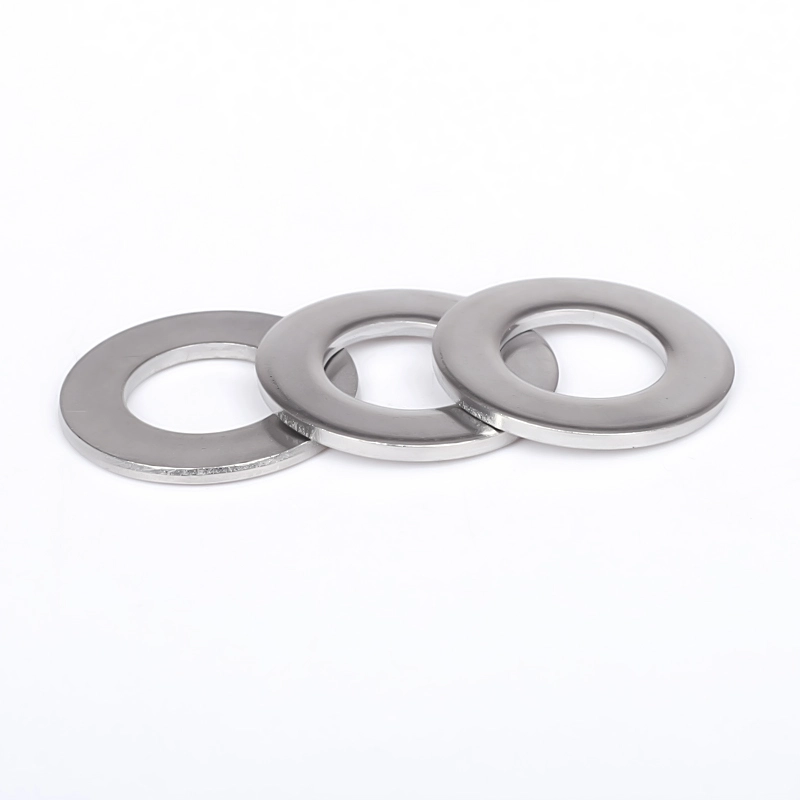

Vòng đệm phẳng DIN 125 bằng thép không gỉ

Vòng đệm phẳng DIN 125 bằng thép không gỉ do Nhà máy Wanluo cung cấp là một miếng đệm phẳng phổ dụng tiêu chuẩn do Đức sản xuất. Nó cũng là thành phần phụ kiện cơ bản được ứng dụng rộng rãi nhất trong hệ thống lắp ráp công nghiệp. Khác với thiết kế chức năng của vòng đệm chống nới lỏng và miếng đệm kín có hình dạng đặc biệt, sản phẩm này có cấu trúc thông thường một lớp phẳng thuần túy. Các đặc điểm cốt lõi của nó bao gồm dung sai đường kính trong và ngoài có độ chính xác cao cũng như bề mặt nhẵn và phẳng. Nó được dành riêng để giải quyết các vấn đề lắp ráp cơ bản như phân bổ áp suất, bảo vệ phôi và điều chỉnh chính xác các khoảng trống trong quá trình lắp ráp bu lông.

Gửi yêu cầu

Product Description

Vòng đệm phẳng DIN 125 bằng thép không gỉ do nhà cung cấp Wanluo sản xuất có thể ngăn ngừa hiệu quả các lỗi lắp ráp phổ biến như vết lõm trên bề mặt bảng, nồng độ ứng suất, mài mòn do ma sát kim loại và tình trạng lỏng lẻo do nén bu lông trực tiếp. Sản phẩm được sản xuất hoàn toàn theo tiêu chuẩn công nghiệp của Đức, sử dụng kỹ thuật dập và bo tròn chính xác để tạo hình. Bề mặt bảng không có gờ, độ dày đồng đều và phẳng. Bổ sung cho chất nền thép không gỉ và thép cacbon chất lượng cao, nó có khả năng chịu áp lực, chống ăn mòn và độ bền tuyệt vời, đồng thời có thể áp dụng cho hầu hết các trường hợp buộc chặt thông thường trong thiết bị cơ khí, thiết bị điện tử, kỹ thuật kết cấu và lĩnh vực công nghiệp hàng ngày.

Ưu điểm sản phẩm

1. Bảo vệ phân phối áp suất đồng đều, ngăn ngừa hư hỏng do nén phôi

Cấu trúc phẳng và tích hợp có thể phân tán đáng kể áp lực cục bộ của việc khóa bu lông, tránh tập trung ứng suất tại một điểm. Nó có thể bảo vệ hiệu quả các tấm mỏng, nhựa, bề mặt sơn chính xác và các chất nền dễ vỡ khỏi bị xẹp, lõm hoặc biến dạng. Nó đặc biệt thích hợp cho các hoạt động lắp ráp các bộ phận mỏng và các bộ phận có bề ngoài chính xác.

2. Dung sai kích thước có độ chính xác cao, khả năng thích ứng cực kỳ mạnh mẽ

Lỗ bên trong được đục lỗ chính xác và kích thước đường kính trong và ngoài là tiêu chuẩn. Nó có thể được kết hợp hoàn hảo với các tiêu chuẩn khác nhau của Đức, bu lông, ốc vít và đai ốc tiêu chuẩn Trung Quốc. Độ đồng tâm lắp ráp cao và sẽ không có vấn đề về độ lệch tâm, kẹt hoặc khe hở quá mức. Nó phù hợp với phần lớn các hệ thống dây buộc phổ dụng trên toàn thế giới.

3. Bề mặt gương nhẵn không có gờ, không làm hỏng bề mặt tiếp xúc chính xác

Sau khi đánh bóng tinh xảo và xử lý cùn các cạnh tròn, bề mặt bảng trên và dưới mịn và sạch, không có cạnh sắc, gờ hoặc các đốm đen bị oxy hóa. Trong quá trình lắp ráp, nó sẽ không làm trầy xước bề mặt phôi, lớp phủ và bề mặt liên kết chính xác, đáp ứng các yêu cầu lắp ráp liền mạch và không bụi của thiết bị cao cấp và dụng cụ chính xác.

4. Cấu trúc ổn định và khả năng chịu áp lực, không bị biến dạng dưới áp lực lâu dài

Nó được hình thành bằng cách dập một mảnh bằng thép có độ tinh khiết cao, với độ dày đồng đều và vật liệu dày đặc. Khả năng chịu áp lực ổn định. Dưới tác dụng khóa tĩnh lâu dài và tải trọng động nhẹ, nó không dễ bị sập, cong vênh hoặc biến dạng dẻo và luôn duy trì trạng thái phẳng và vừa khít, đảm bảo độ ổn định khi buộc chặt.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Vòng đệm phẳng DIN 125, Vòng đệm phẳng trơn bằng thép không gỉ
Tiêu chuẩn điều hành	DIN 125, Tiêu chuẩn ISO, Tiêu chuẩn GB, Kích thước phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép không gỉ 304, 316L, Thép carbon mạ kẽm, Đồng thau
Phạm vi kích thước	Kích thước phù hợp tiêu chuẩn đầy đủ M1.6-M24, độ dày tùy chỉnh và đường kính ngoài
Loại cấu trúc	Cấu trúc một lớp siêu phẳng, hình tròn phẳng, hai mặt nhẵn
Công nghệ chế biến	Dập chính xác, làm mờ cạnh, san phẳng, đánh bóng bề mặt
Dây buộc phù hợp	Phù hợp phổ biến cho bu lông hệ mét tiêu chuẩn, vít máy và đai ốc
Xử lý bề mặt	Tẩy & thụ động / Mạ kẽm / Đánh bóng, chống gỉ và chống ăn mòn
Tính chất cơ học	Độ dày đồng đều, độ phẳng cao, khả năng chịu nén mạnh, không biến dạng
Phương pháp đóng gói	Túi chống ẩm bên trong + thùng carton xuất khẩu, đóng gói pallet cho đơn hàng số lượng lớn
Dịch vụ cung cấp	Cung cấp số lượng lớn tại chỗ, tùy chỉnh không chuẩn, mua sắm một cửa dây buộc hỗn hợp

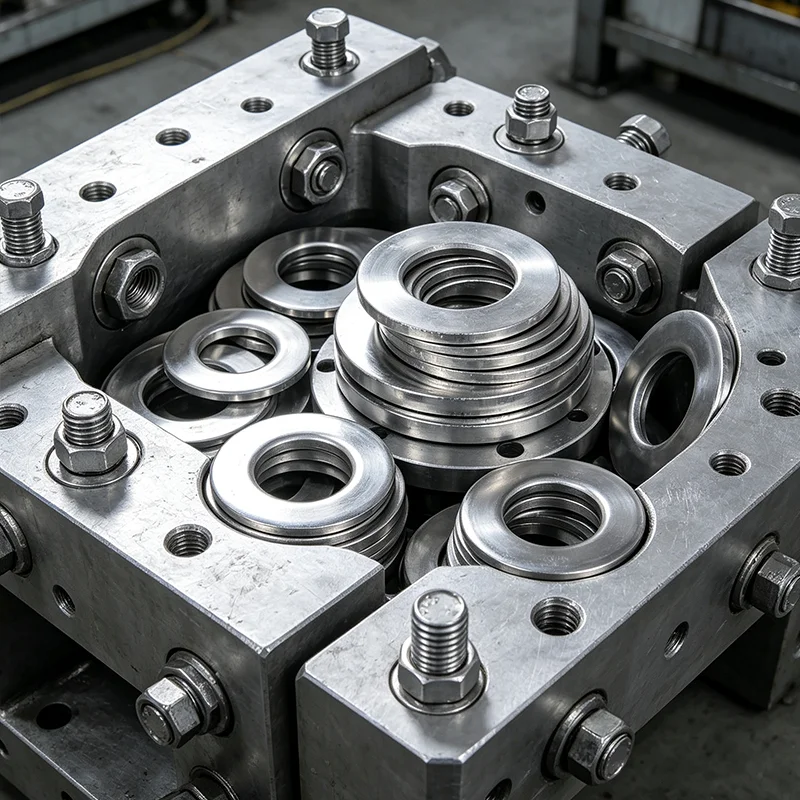

Stainless Steel Din 125 Flat Washer

Kích cỡ		Φ1,7	Φ1,8	Φ2.2	Φ2,5	Φ2,7	Φ2,8	Φ3,2	Φ3,7	Φ4.3	Φ5.3	Φ6,4	Φ7,4	Φ8,4	Φ10,5	Φ13	Φ15
M	Đối với kích thước sợi	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min=kích thước danh nghĩa	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	tối đa	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	max=kích thước danh nghĩa	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	phút	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Kích thước danh nghĩa	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	tối đa	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	phút	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
trên 1000 đơn vị ≈ kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Kích cỡ		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Đối với kích thước sợi	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min=kích thước danh nghĩa	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	tối đa	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	max=kích thước danh nghĩa	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	phút	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	Kích thước danh nghĩa	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	tối đa	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	phút	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
trên 1000 đơn vị ≈ kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Kích cỡ		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	Đối với kích thước sợi	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min=kích thước danh nghĩa	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	tối đa	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	max=kích thước danh nghĩa	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	phút	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	Kích thước danh nghĩa	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	tối đa	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	phút	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
trên 1000 đơn vị ≈ kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Kích cỡ		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	Đối với kích thước sợi	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min=kích thước danh nghĩa	98	104	109	114	119	124	129	134	139	144	149	155	165
d	tối đa	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	max=kích thước danh nghĩa	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	phút	163.40	173.40	178.40	183.15	198,15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Kích thước danh nghĩa	12	14	14	14	14	16	16	16	16	18	18	18	18
	tối đa	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	phút	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
trên 1000 đơn vị ≈ kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Điểm mạnh chức năng & Ứng dụng công nghiệp đa lĩnh vực

1. Cấu trúc phẳng tích hợp có độ phẳng cao giúp phân tán đồng đều áp lực buộc chặt cục bộ, ngăn chặn hiệu quả các tấm kim loại mỏng, các bộ phận bằng nhựa và phôi bằng gỗ khỏi vết lõm, nứt và biến dạng trong quá trình khóa bu lông.

2. Quy trình đánh bóng không có gờ hai mặt bảo vệ bề mặt phôi chính xác khỏi trầy xước và mài mòn, giải quyết vấn đề hư hỏng do ma sát kim loại do tiếp xúc trực tiếp giữa đầu bu lông và phôi.

3. Dung sai đường kính trong và ngoài theo tiêu chuẩn nghiêm ngặt đảm bảo khớp chính xác với tất cả các ốc vít tiêu chuẩn hệ mét, tránh lắp ráp lệch tâm và lắp lỏng, cải thiện đáng kể độ ổn định của lắp ráp và độ đồng đều của việc buộc chặt.

4. Độ bền vật liệu tuyệt vời và khả năng chống nén, không bị uốn cong hoặc biến dạng vĩnh viễn dưới mô-men xoắn khóa tiêu chuẩn, duy trì hiệu quả buộc chặt phụ trợ ổn định lâu dài và cải thiện độ bền lắp ráp.

5. Nhiều lựa chọn xử lý vật liệu và bề mặt thích ứng với lắp ráp trong nhà, môi trường ẩm ướt ngoài trời và điều kiện làm việc ăn mòn nhẹ, được sử dụng rộng rãi trong máy móc, điện tử, nội thất, thiết bị điện và lĩnh vực kỹ thuật xây dựng.

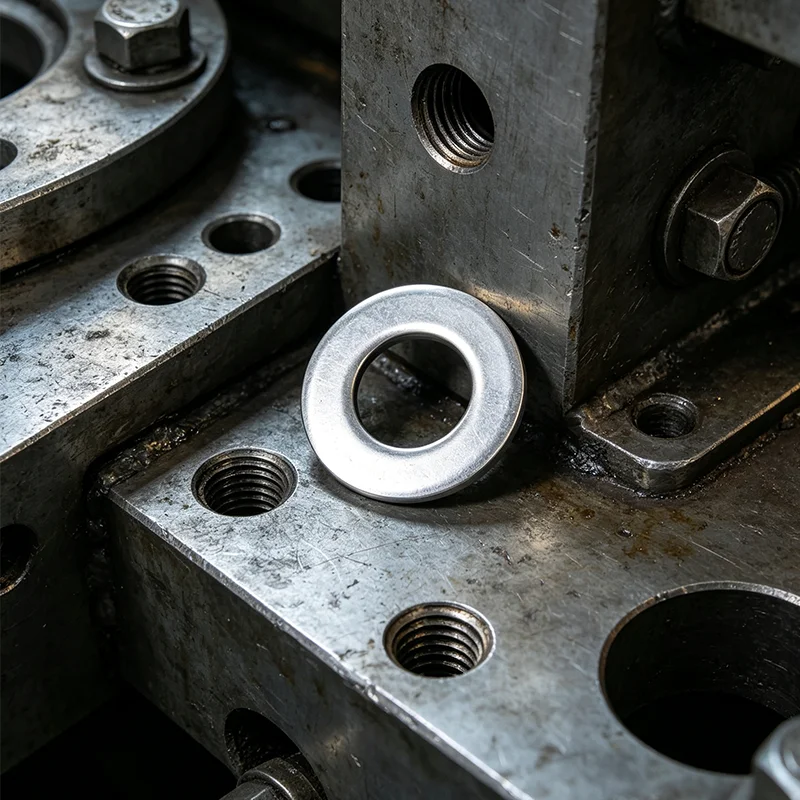

Stainless Steel Din 125 Flat Washer

Ghi chú chú ý

1. Định vị chức năng khác biệt của sản phẩm: DIN 125 là miếng đệm áp suất phẳng hoàn toàn không có cấu trúc đàn hồi chống nới lỏng. Nó không thể được sử dụng để thay thế cho vòng đệm lò xo hoặc vòng đệm chống nới lỏng DIN 25201. Trong điều kiện rung tần số cao và va đập tải nặng cần sử dụng kết hợp với các phụ kiện chống nới lỏng đặc biệt.

2. Kích thước thông số kỹ thuật phù hợp chặt chẽ: Nên chọn vòng đệm phẳng tương ứng của đường kính ngoài bu lông để đảm bảo khả năng tương thích. Nếu lỗ bên trong quá lớn sẽ gây ra lực lệch tâm và độ bám dính không ổn định. Nếu lỗ bên trong quá nhỏ sẽ dẫn đến kẹt cụm và không thể ép chặt, ảnh hưởng đến độ chính xác tổng thể của cụm.

3. Cấm sử dụng quá áp quá mức: Mặc dù hiệu suất chịu áp suất là tuyệt vời, nhưng cần tránh khóa bạo lực quá giới hạn tức thời để tránh quá tải ứng suất cục bộ của miếng đệm trong điều kiện tấm mỏng, gây cong vênh và biến dạng, đồng thời ảnh hưởng đến hiệu ứng bám dính phẳng.

4. Giữ cho bề mặt lắp ráp sạch sẽ: Trước khi lắp đặt, phải làm sạch bụi, mạt sắt và tạp chất trên gioăng và bề mặt phôi để tránh các vật lạ bị ép vào, khiến bề mặt bo mạch bị nghiêng và phân bố lực không đều, đồng thời ngăn ngừa hiện tượng lỏng lẻo ẩn trong rung động của thiết bị sau này.

5. Lựa chọn vật liệu theo yêu cầu: Đối với việc buộc chặt thường xuyên trong nhà, có thể lựa chọn mẫu thép carbon để kiểm soát chi phí; đối với các tình huống thiết bị ngoài trời, ẩm ướt, axit, kiềm và có độ chính xác cao, nên sử dụng các mẫu thép không gỉ để nâng cao hiệu suất và tuổi thọ sử dụng chống ăn mòn, chống chịu thời tiết.

6. Không xếp quá nhiều gioăng để san lấp mặt bằng: Không nên dựa vào nhiều lớp gioăng để bù cho lỗi vị trí lỗ hoặc sai lệch khe hở. Việc xếp chồng quá mức sẽ làm giảm độ ổn định của kết cấu và dễ gây ra tình trạng lỏng lẻo định vị và sai lệch lực, ảnh hưởng đến độ chính xác của việc lắp ráp thiết bị.
