Đai ốc tròn có rãnh DIN 981

Được thiết kế đặc biệt để cố định thành phần trục và khóa giới hạn trục, Đai ốc tròn có rãnh DIN 981 do công ty Wanluo sản xuất được sản xuất theo đúng tiêu chuẩn chính xác công nghiệp của Đức. Khác với các đai ốc buộc đa giác thông thường, đai ốc tròn có rãnh này có thân tròn hoàn toàn với các khe bên đối xứng, được thiết kế dành riêng cho việc định vị trục chính, ổ trục và trục ren.

Gửi yêu cầu

Product Description

Đai ốc tròn có rãnh DIN 981 Trung Quốc của Wanluo giải quyết các vấn đề cơ học phổ biến như dịch chuyển đầu trục, độ lỏng ổ trục và độ lệch trục trong quá trình vận hành thiết bị, đạt được hiệu ứng giới hạn cố định và chống nới lỏng có độ chính xác cao cho các bộ phận trục quay. Nó là một dây buộc chính xác lõi cho máy móc truyền động, cụm ổ trục và hệ thống trục chính tự động.

Thiết kế khe kết cấu & độ ổn định cơ học

Đai ốc tròn có rãnh DIN 981 sử dụng cấu trúc tích hợp hình tròn chắc chắn với các khe mở đối xứng được phay chính xác ở chu vi bên ngoài. Cấu trúc có rãnh độc đáo cho phép khóa và nới lỏng trực tiếp thông qua cờ lê móc đặc biệt, cho phép tinh chỉnh chính xác lực siết trước trong quá trình lắp ráp trục. Thân ren toàn vòng cung cấp ứng suất dọc trục đồng đều, loại bỏ hiệu quả áp suất lệch tâm và đảm bảo độ đồng tâm của các bộ phận trục sau khi khóa. Được xử lý thông qua tiện và cán ren chính xác, ren trong có độ chính xác khớp cao và hiệu suất vặn vít trơn tru. Vật liệu thép không gỉ cao cấp mang lại khả năng chống mài mòn vượt trội và độ ổn định kết cấu, duy trì độ chính xác khóa chính xác lâu dài trong quá trình quay tốc độ cao và vận hành theo chu kỳ của trục cơ khí.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Đai ốc tròn bằng thép không gỉ, Đai ốc tròn có rãnh DIN 981
Tiêu chuẩn điều hành	DIN 981, Tiêu chuẩn dây buộc chính xác ISO, Đai ốc trục phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép không gỉ 304, 316L; Thép hợp kim chống ăn mòn cường độ cao tùy chỉnh
Phạm vi kích thước	Thông số kỹ thuật trục tiêu chuẩn đầy đủ M10-M60, đường kính và độ dày ngoài tùy chỉnh
Đặc điểm cấu trúc	Thân đai ốc tròn + khe khóa đối xứng, kết cấu giới hạn trục chuyên nghiệp
Xử lý bề mặt	Đánh bóng và thụ động chính xác, bề mặt nhẵn không có gờ, chống gỉ và chống mài mòn
Tính chất cơ học	Độ đồng tâm cao, lực siết trước ổn định, chống mài mòn và chống lỏng khi xoay lâu dài
Phương pháp đóng gói	Bao bì chống va đập chính xác + thùng carton xuất khẩu, đóng gói pallet cho đơn hàng số lượng lớn
Dịch vụ cung cấp	Cung cấp các bộ phận chính xác tại chỗ, tùy chỉnh không chuẩn, khớp dây buộc một cửa

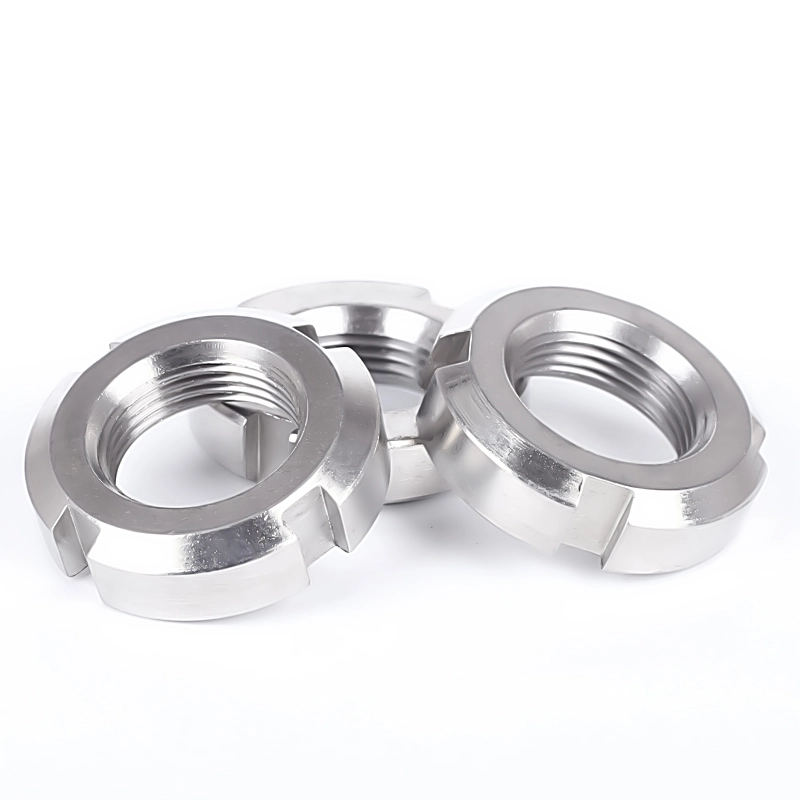

Din 981 Slotted Round Nut

Chủ đề vít d		M10	M12	M15	M17	M20	M25	M30	M35	M40	M45	M50	M55	M60	M65	M70	M75
P	Sân bóng đá	0.75	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2
d_k	tối đa	18	22	25	28	32	38	45	52	58	65	70	75	80	85	92	98
d_k	phút	17.73	21.67	24.67	27.67	31.61	37.61	44.61	51.54	57.54	64.54	69.54	74.54	79.54	84.46	91.46	97.46
k	tối đa	4	4	5	5	6	7	7	8	9	10	11	11	11	12	12	13
k	phút	3.82	3.82	4.82	4.82	5.82	6.78	6.78	7.78	8.78	9.78	10.73	10.73	10.73	11.73	11.73	12.73
n	Kích thước danh nghĩa	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8
	tối đa	3.125	3.125	4.15	4.15	4.15	5.15	5.15	5.15	6.15	6.15	6.15	7.18	7.18	7.18	8.18	8.18
	phút	2.875	2.875	3.85	3.85	3.85	4.85	4.85	4.85	5.85	5.85	5.85	6.82	6.82	6.82	7.82	7.82
t	tối đa	2	2	2	2	2	2	2	2	2.5	2.5	2.5	3	3	3	3.5	3.5
t	phút	1	1	1	1	1	1	1	1	1.5	1.5	1.5	2	2	2	2.3	2.3
trên mỗi đơn vị ≈ kg		0.004	0.007	0.01	0.013	0.019	0.025	0.043	0.053	0.085	0.119	0.148	0.158	0.174	0.203	0.242	0.287

Chức năng cốt lõi & Ưu điểm ứng dụng cơ khí

1. Cấu trúc khóa trục tròn chuyên nghiệp hoàn toàn phù hợp với các trục cơ khí, vòng trong ổ trục và trục ren, đạt được giới hạn trục chính xác và ngăn chặn hiệu quả sự dịch chuyển của các bộ phận trong quá trình quay tốc độ cao.

2. Thiết kế khe khóa bên dành riêng hỗ trợ lực siết trước có thể điều chỉnh thông qua các công cụ móc chuyên nghiệp, thực hiện hiệu chỉnh tốt khoảng hở lắp ráp, không thể thay thế để gỡ lỗi cơ học chính xác so với các đai ốc thông thường.

3. Cấu trúc ứng suất đồng đều toàn vòng tròn tránh sai lệch áp suất cục bộ, bảo vệ độ chính xác và độ tròn của bề mặt trục, đảm bảo độ chính xác quay ổn định và độ giật thấp của thiết bị truyền động.

4. Vật liệu thép không gỉ mật độ cao có khả năng chống mài mòn và chống mỏi tuyệt vời, thích ứng với hoạt động tốc độ cao trong thời gian dài và điều kiện làm việc tải xen kẽ, giảm tỷ lệ hỏng hóc cơ học do các bộ phận trục lỏng lẻo gây ra.

5. Kiểm soát dung sai kích thước nghiêm ngặt đảm bảo khớp có độ chính xác cao với các bộ phận trục tiêu chuẩn, được sử dụng rộng rãi trong các máy công cụ chính xác, thiết bị truyền động, máy thủy lực và hệ thống lắp ráp vòng bi.

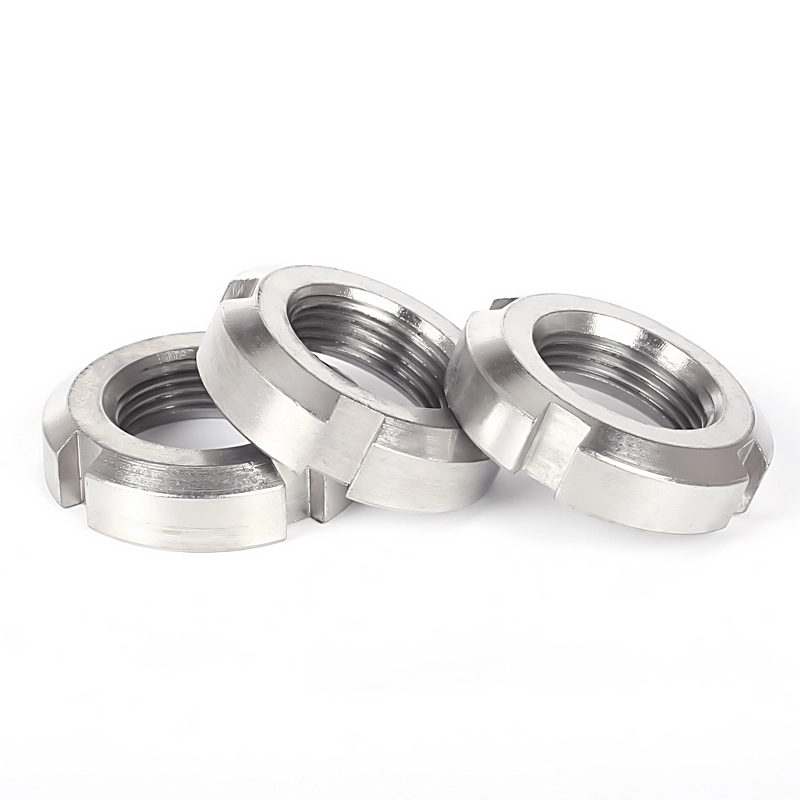

Din 981 Slotted Round Nut

Tiêu chuẩn kiểm tra hiệu suất thực tế của sản phẩm

Tất cả Đai ốc tròn có rãnh DIN 981 tiêu chuẩn và tùy chỉnh của chúng tôi sẽ vượt qua các bài kiểm tra hiệu suất phổ biến tại nhà máy sau đây trước khi giao hàng:

✅ Kiểm tra thành phần vật liệu: Phát hiện hàm lượng vật liệu kim loại đáp ứng tiêu chuẩn vật liệu thép cacbon, thép hợp kim và thép không gỉ

✅ Kiểm tra dung sai kích thước: Kiểm tra kích thước, thông số ren và dung sai lắp ráp để đảm bảo lắp hoàn hảo

✅ Kiểm tra tải trọng cơ học: Kiểm tra độ bền kéo, kiểm tra tải trọng đứt, kiểm tra áp suất tĩnh và khả năng chống va đập (Kiểm tra lõi cho tất cả các bộ phận nâng và buộc chặt)

✅ Thử nghiệm chống ăn mòn bề mặt: Thử nghiệm phun muối, phát hiện khả năng chống rỉ sét cho sản phẩm mạ kẽm và thụ động

✅ Kiểm tra khả năng chống mỏi: Kiểm tra tải trọng chuyển động qua lại trong thời gian dài cho phần cứng công nghiệp sử dụng nhiều lần

Chúng tôi có thể cung cấp các báo cáo thử nghiệm chính thức tại nhà máy và hỗ trợ thử nghiệm của tổ chức bên thứ ba được chỉ định theo yêu cầu của khách hàng.

Thẻ nóng: Đai ốc tròn có rãnh DIN 981, đai ốc có rãnh DIN 981, đai ốc khóa DIN 981
