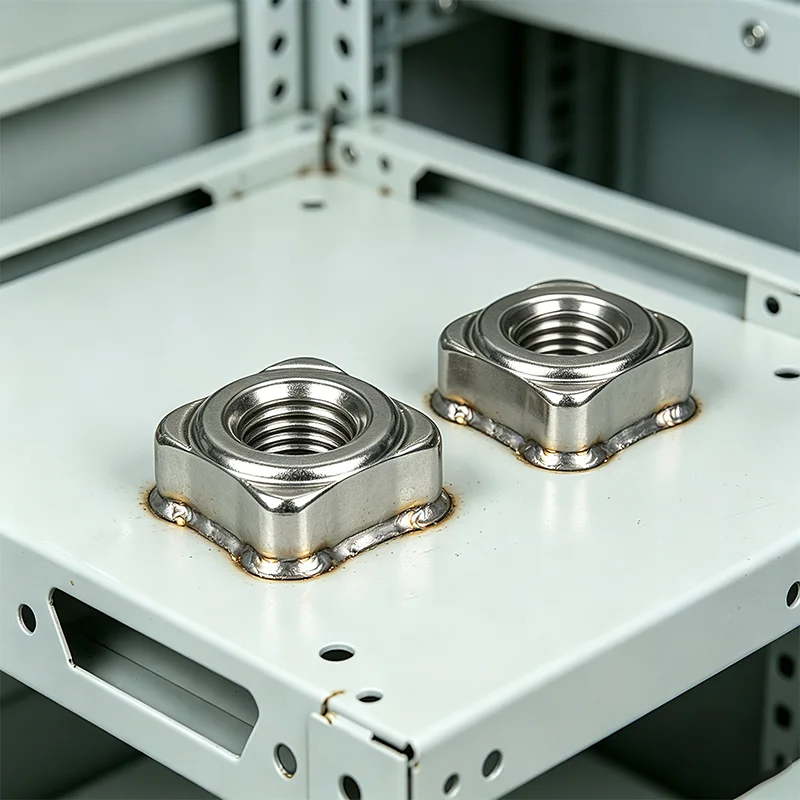

Đai ốc hàn vuông DIN 928

Được thiết kế chuyên nghiệp để cố định mối hàn trước và lắp ráp tạo hình tích hợp, Đai ốc hàn vuông DIN 928 chất lượng cao của Wanluo được sản xuất nghiêm ngặt theo tiêu chuẩn công nghiệp của Đức. Không giống như các đai ốc buộc thông thường dựa vào khóa sau lắp đặt, dòng đai ốc hàn này sử dụng cấu trúc tích hợp hình vuông với các hình chiếu hàn chính xác, cho phép định vị chính xác và cố định điểm hàn trên các tấm kim loại và biên dạng.

Gửi yêu cầu

Product Description

DIN 928 Square Weld Nut của nhà cung cấp Wanluo giải quyết các vấn đề công nghiệp phổ biến như taro thủ công không chính xác, độ lệch khi hàn đai ốc không ổn định và hiệu suất lắp ráp thấp, đồng thời cung cấp các giải pháp tạo hình nền có ren nguyên khối cho sản xuất tự động và gia công kim loại tấm.

Thiết kế kết cấu & Độ ổn định hàn

Đai ốc hàn vuông DIN 928 có tính năng định vị phẳng bốn mặt và thiết kế gờ hàn tích hợp. Các hình chiếu hàn đồng nhất đảm bảo độ nóng chảy ổn định trong quá trình hàn điểm, tạo thành kết nối nhiệt hạch chắc chắn với phôi mà không cần hàn ảo hoặc giảm bớt mối hàn. Ren trong dọc tiêu chuẩn được xử lý bằng cách taro một lần có độ chính xác cao, với hình dạng răng hoàn chỉnh và dung sai chính xác, đảm bảo việc lắp ráp khớp bu lông tiếp theo trơn tru. Được làm bằng nguyên liệu thép không gỉ chất lượng cao, sản phẩm có kết cấu kim loại đồng nhất, khả năng hàn mạnh, chịu nhiệt độ cao và ổn định cấu trúc, không bị biến dạng hoặc mất độ chính xác của ren sau khi hàn và làm mát. Nó cải thiện hiệu quả độ bền kết cấu tổng thể và tính nhất quán lắp ráp của phôi sản xuất hàng loạt.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Đai ốc hàn vuông bằng thép không gỉ, Đai ốc hàn DIN 928
Tiêu chuẩn điều hành	DIN 928, Tiêu chuẩn dây buộc hàn ISO, Kích thước phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép không gỉ 304, 316L, Thép chống ăn mòn cường độ cao tùy chỉnh
Phạm vi kích thước	M4-M12 đầy đủ kích thước tiêu chuẩn, độ dày đai ốc tùy chỉnh và chiều cao chiếu
Đặc điểm cấu trúc	Thân định vị vuông + chiếu hàn cố định, kết cấu hàn chống lệch
Xử lý bề mặt	Tẩy & thụ động, không có lớp oxit, bề mặt hàn sạch
Tính chất cơ học	Độ cứng hàn cao, độ chính xác ren ổn định, không biến dạng nhiệt
Phương pháp đóng gói	Bao bì phân loại chống va chạm + thùng carton xuất khẩu, bao bì pallet số lượng lớn
Dịch vụ cung cấp	Cung cấp tại chỗ, tùy chỉnh không chuẩn, mua sắm một cửa dây buộc hỗn hợp

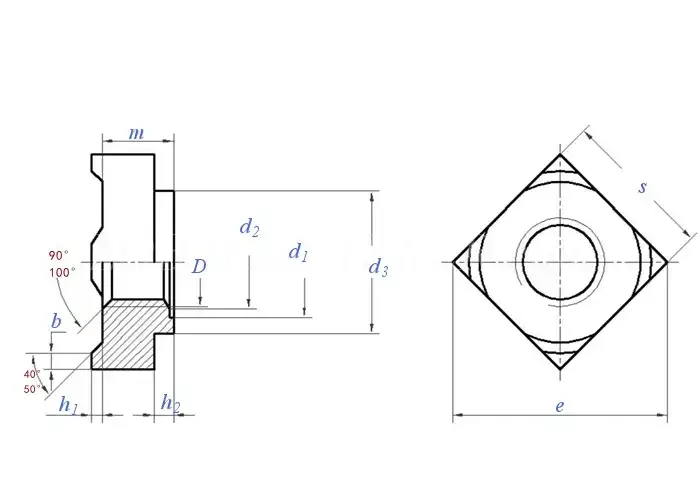

Din 928 Square Weld Nut

Kích thước chủ đề D			M4	M5	M6	M8	M10	16/7 20 UNF-2B ①	16/7 20 UNF-2B ②	M12	M14	M16
P	Sân bóng đá	Sợi thô	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Sợi chỉ tốt, 1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Sợi chỉ tốt, 2	/	/	/	/	1	-	-	1.5	-	-
b	Kích thước danh nghĩa		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	tối đa		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	phút		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min=kích thước danh nghĩa		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	tối đa		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	tối đa		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	phút		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	phút		9	12	13	18	22	22	25	25	28	32
h₁	Kích thước danh nghĩa		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	tối đa		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	phút		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	phút		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	tối đa		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max=kích thước danh nghĩa		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	phút		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max=kích thước danh nghĩa		7	9	10	14	17	17	19	19	22	24
s	phút		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
trên 1000 đơn vị=kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Ưu điểm của ứng dụng và quy trình cốt lõi

1. Thiết kế hình chiếu hàn tích hợp giúp thực hiện định vị chính xác trước khi hàn, ngăn chặn hiệu quả độ lệch và xoay đai ốc trong quá trình hàn, cải thiện đáng kể năng suất và tính nhất quán của phôi gia công theo lô.

2. Thay thế các đai ốc khai thác và lắp đặt thủ công truyền thống, đơn giản hóa quy trình sản xuất, loại bỏ các vấn đề trượt ren và hỏng khai thác của các tấm mỏng và cải thiện đáng kể hiệu quả sản xuất.

3. Cấu trúc giới hạn vuông DIN 928 Square Weld Nut có tác dụng chống xoay tốt sau khi hàn và tạo hình, với ứng suất đồng đều trên đế ren, chống rung tải hiệu quả và tránh kết nối lỏng lẻo khi vận hành thiết bị lâu dài.

4. Vật liệu thép không gỉ có hiệu suất hàn nhiệt độ cao và chống ăn mòn tuyệt vời. Mối hàn chắc chắn, không rỉ sét, thích ứng với các thiết bị tự động hóa, vỏ kim loại tấm và các bộ phận kết cấu kim loại ngoài trời.

5. Thích hợp cho những cảnh lắp ráp không thể khóa bằng đai ốc và đai ốc đinh tán truyền thống. Nó nhận ra đế ren cố định vĩnh viễn và được sử dụng rộng rãi trong sản xuất ô tô, tủ điện và máy móc kỹ thuật.

Din 928 Square Weld Nut
