Vít ổ cắm lục giác chìm DIN 7991 bằng thép không gỉ

Vít ổ cắm lục giác chìm DIN 7991 bằng thép không gỉ Trung Quốc của Wanluo được sản xuất nghiêm ngặt theo tiêu chuẩn công nghiệp của Đức, được thiết kế chuyên nghiệp cho các yêu cầu lắp ráp ẩn hoàn toàn. Khác với vít đầu cốc nhô ra và vít ổ cắm đầu nút, dòng sản phẩm này sử dụng cấu trúc chìm côn tiêu chuẩn 90 độ, có thể được nhúng hoàn toàn vào phôi sau khi lắp đặt mà không có phần nhô ra trên bề mặt.

Gửi yêu cầu

Product Description

Stainless Steel DIN 7991 Countersunk Hex Socket Screw by Wanluo thoroughly solves the problems of protruding fastener interference, component friction collision and unflat assembly surface in mechanical operation. Combining precise internal hex drive and seamless hidden locking performance, it is an indispensable precision fastener for high-flatness equipment, sliding parts and streamlined structural assembly.

Đặc điểm kết cấu & Công nghệ sản xuất

Vít ổ cắm lục giác chìm DIN 7991 bằng thép không gỉ áp dụng quy trình rèn nguội tích hợp và quy trình cán ren có độ chính xác cao. Đầu chìm côn tiêu chuẩn có khả năng chịu góc chính xác, hoàn toàn phù hợp với các lỗ đối diện phôi thông thường để đạt được khả năng lắp đặt siêu phẳng. Ổ cắm lục giác sâu bên trong được tạo hình chính xác với thành bên trong nhẵn và khả năng chống mô-men xoắn cao, ngăn chặn hiệu quả sự trượt dụng cụ và sập lỗ trong quá trình khóa cường độ cao. Cấu hình ren đầy đủ và dày đặc đảm bảo ứng suất đồng đều và bắt vít trơn tru mà không bị kẹt hoặc trượt răng. Được làm bằng nguyên liệu thép không gỉ có độ tinh khiết cao, thân vít có độ bền kéo ổn định, độ bền kết cấu tuyệt vời và khả năng chống ăn mòn lâu dài, duy trì độ chính xác của lắp ráp phẳng và hiệu suất buộc chặt đáng tin cậy trong điều kiện làm việc rung lâu dài và tải xen kẽ.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Vít ổ cắm lục giác chìm DIN 7991 bằng thép không gỉ, Vít Allen đầu phẳng
Tiêu chuẩn điều hành	DIN 7991, Tiêu chuẩn ISO, Tiêu chuẩn GB, Kích thước phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép không gỉ 304, 316, 316L; Thép song công 2205/2507 có thể tùy chỉnh
Phạm vi kích thước	Kích thước số liệu tiêu chuẩn đầy đủ M2-M20, chiều dài vít siêu ngắn/siêu dài tùy chỉnh
Loại đầu	Đầu chìm côn tiêu chuẩn 90°, lắp đặt ẩn hoàn toàn
Loại ổ đĩa	Ổ cắm lục giác bên trong chính xác, tương thích với cờ lê allen tiêu chuẩn
Xử lý bề mặt	Tẩy & thụ động, bề mặt nhẵn không có gờ, lớp chống ăn mòn đồng đều
Tính chất cơ học	Độ bền kéo cao, khả năng chống mô-men xoắn mạnh, hiệu suất chống nới lỏng ổn định
Phương pháp đóng gói	Túi chống ẩm bên trong + thùng carton xuất khẩu, đóng gói pallet cho đơn hàng số lượng lớn
Dịch vụ cung cấp	Cung cấp số lượng lớn tại chỗ, tùy chỉnh không chuẩn, mua sắm một cửa dây buộc hỗn hợp

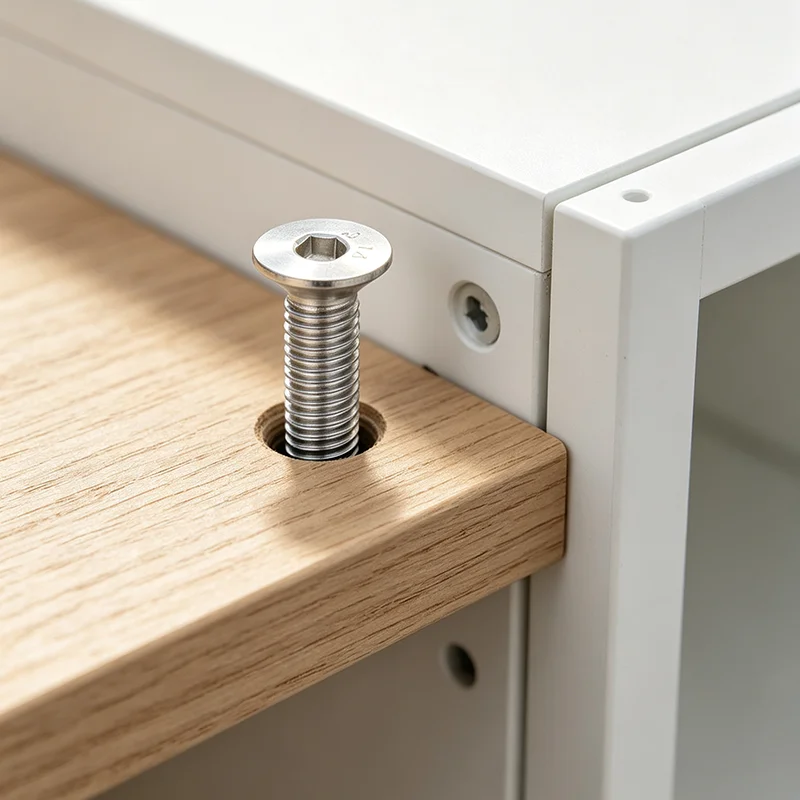

Stainless Steel Din 7991 Countersunk Hex Socket Screw

Chủ đề vít d		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Sân bóng đá	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
α	tol.(+2)	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	60°	60°
b	L<125	12	14	16	18	22	26	30	34	38	42	46	50	54
	125＜L<200	/	/	/	24	28	32	36	40	44	48	52	56	60
	L> 200	/	/	/	/	/	45	49	53	57	61	65	69	73
d_k	max=kích thước danh nghĩa	6	8	10	12	16	20	24	27	30	33	36	36	39
d_k	phút	5.7	7.64	9.64	11.57	15.57	19.48	23.48	26.48	29.48	32.38	35.38	35.38	38.38
d_s	max=kích thước danh nghĩa	3	4	5	6	8	10	12	14	16	18	20	22	24
d_s	phút	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
e	phút	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	11.43	13.72	13.72	16	16
k	tối đa	1.7	2.3	2.8	3.3	4.4	5.5	6.5	7	7.5	8	8.5	13.1	14
s	Kích thước danh nghĩa	2	2.5	3	4	5	6	8	10	10	12	12	14	14
	phút	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032	12.032	14.032	14.032
	tối đa	2.1	2.6	3.1	4.12	5.14	6.14	8.175	10.175	10.175	12.212	12.212	14.212	14.212
t	max=kích thước danh nghĩa	1.2	1.8	2.3	2.5	3.5	4.4	4.6	4.8	5.3	5.5	5.9	8.8	10.3
t	phút	0.95	1.55	2.05	2.25	3.2	4.1	4.3	4.5	5	5.2	5.6	8.44	9.87

Ưu điểm cốt lõi & Ứng dụng công nghiệp

1. Thiết kế chìm hoàn toàn giúp không bị lồi bề mặt sau khi lắp đặt, tránh hoàn toàn ma sát, va chạm và kẹt các bộ phận trượt cơ học do đầu vít nhô ra, đảm bảo thiết bị vận hành trơn tru.

2. Đầu côn 90 độ tiêu chuẩn phù hợp chính xác với các lỗ đối diện thông thường khác nhau, thực hiện lắp ráp khớp nối liền mạch, cải thiện đáng kể độ phẳng bề mặt phôi và độ chính xác của thiết bị tổng thể.

3. Cấu trúc ổ đĩa lục giác bên trong hỗ trợ hoạt động khóa mô-men xoắn cao, giải quyết vấn đề lực siết không đủ của vít đầu phẳng chéo, cân bằng lắp đặt ẩn và hiệu suất buộc chặt cường độ cao.

4. Vật liệu thép không gỉ chất lượng cao có khả năng chống gỉ và chống phun muối tuyệt vời, thích ứng với thiết bị tự động hóa chính xác, máy móc ngoài trời và môi trường làm việc ăn mòn nhẹ để sử dụng ổn định lâu dài.

5. Thông số kỹ thuật ren tiêu chuẩn phổ quát phù hợp hoàn hảo với đầy đủ các loại đai ốc, vòng đệm và thanh ren của chúng tôi, hỗ trợ hỗ trợ một cửa buộc chặt và mua sắm hàng loạt cho dây chuyền lắp ráp công nghiệp.

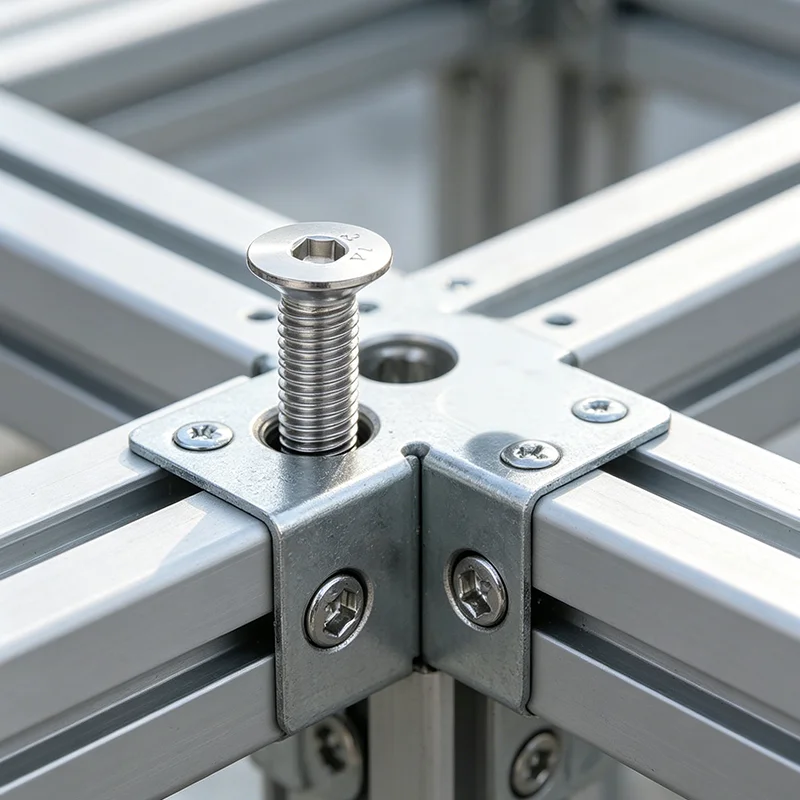

Stainless Steel Din 7991 Countersunk Hex Socket Screw

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa Vít ổ cắm lục giác chìm DIN 7991 bằng thép không gỉ và vít DIN 912/ISO 7380 là gì?

A1: DIN 912 là lắp đặt nhô ra đầu cốc, ISO 7380 là lắp đặt nửa hở đầu nút tròn, trong khi DIN 7991 là lắp đặt chìm hoàn toàn. Nó được sử dụng duy nhất cho các tình huống yêu cầu bề mặt phôi hoàn toàn phẳng và không có sự can thiệp vào cấu trúc.

Câu hỏi 2: Độ bền chặt của vít lục giác chìm có đủ cho thiết bị chính xác không?

Đ2: Có. Áp dụng thiết kế thân vít dày và rèn nguội tích hợp, nó có độ bền kéo và khả năng chống mô-men xoắn cao. Độ ổn định khi buộc chặt của nó đáp ứng đầy đủ các tiêu chuẩn lắp ráp của máy móc chính xác và thiết bị tự động.

Câu hỏi 3: Vít DIN 7991 có thể được gắn hoàn toàn vào phôi không?

A3: Chắc chắn rồi. Góc côn 90° tiêu chuẩn phù hợp hoàn hảo với các lỗ khoan đối công nghiệp phổ thông. Sau khi siết chặt tiêu chuẩn, đầu vít hoàn toàn phẳng với bề mặt phôi mà không có bất kỳ phần nhô ra nào.

Câu hỏi 4: Bạn có hỗ trợ vít đầu chìm góc đặc biệt tùy chỉnh không?

Đ4: Có. Chúng tôi hỗ trợ tùy chỉnh góc chìm, chiều dài vít và bước ren không chuẩn, đáp ứng các yêu cầu lắp ráp đặc biệt của khuôn chính xác và thiết bị tự động hóa đặc biệt.

Câu hỏi 5: Vít DIN 7991 phù hợp với những tình huống chính nào?

A5: Được sử dụng rộng rãi trong các thiết bị tự động hóa chính xác, các bộ phận cơ khí trượt, phụ kiện khuôn, đồ đạc dụng cụ phẳng, dụng cụ điện tử chính xác và tất cả các tình huống lắp ráp yêu cầu bề mặt siêu phẳng và không bị nhiễu.
