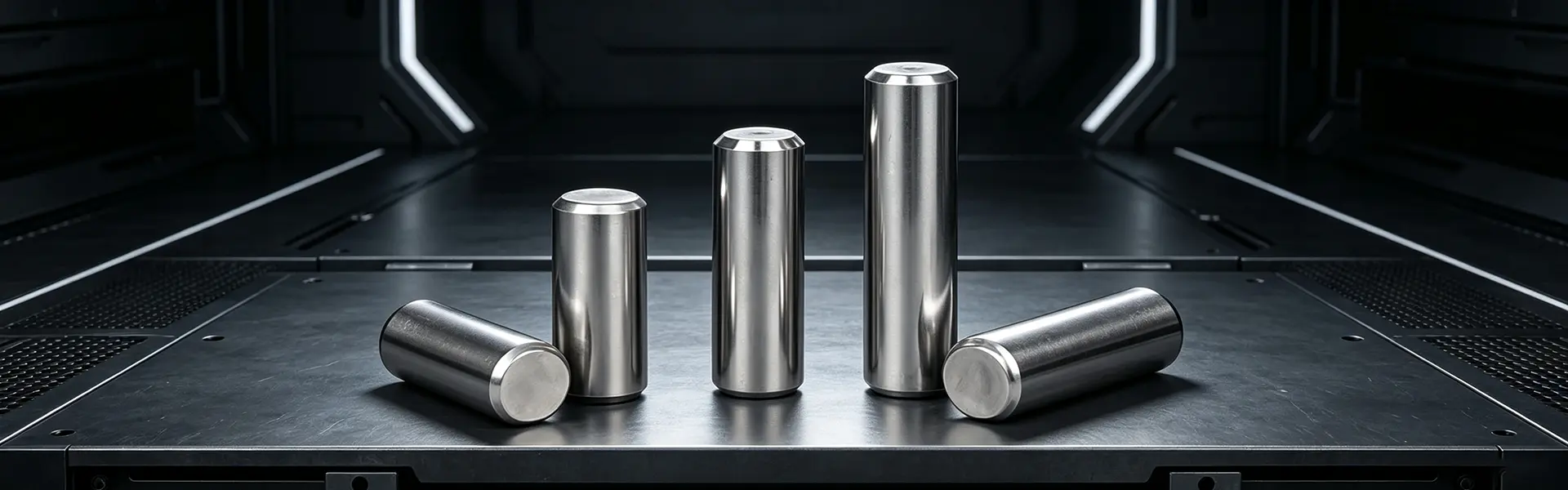

Chân song song để định vị chính xác

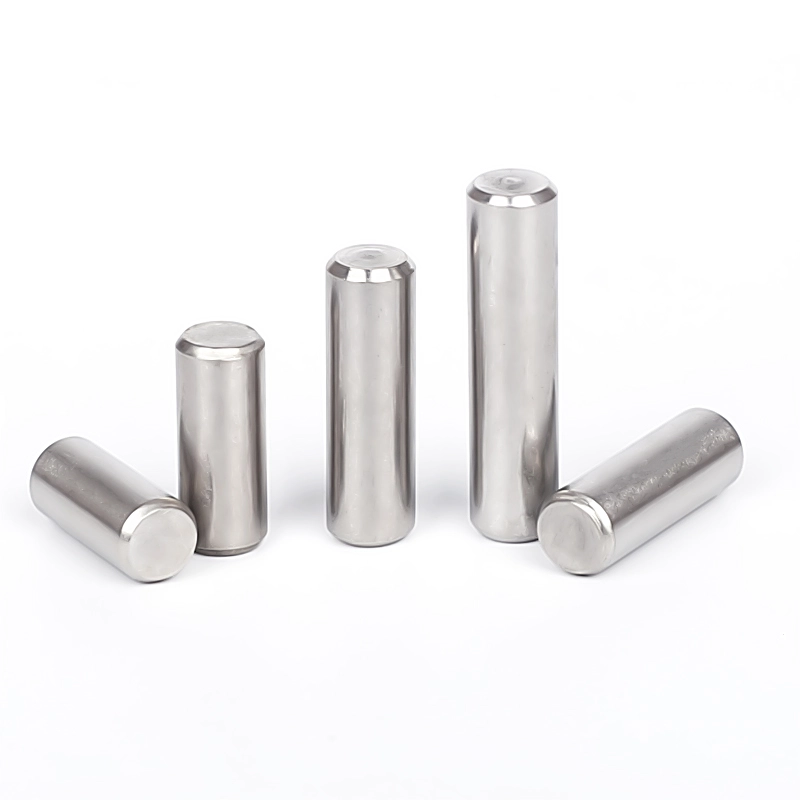

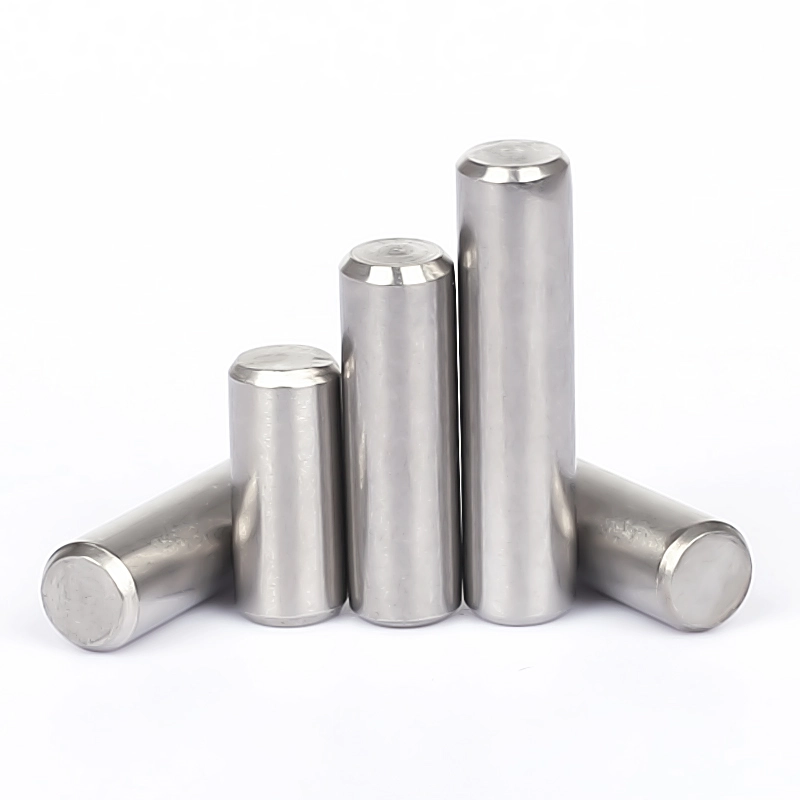

Các chốt song song để định vị chính xác này được sản xuất bởi Nhà máy Wanluo. Còn được gọi là chốt định vị cột thẳng, nó là thành phần định vị chuyên dụng có độ chính xác cao được sử dụng trong các hệ thống lắp ráp chính xác công nghiệp. Chức năng cốt lõi của nó khác với chức năng siết và khóa của bu lông và đinh tán thông thường. Nó chủ yếu phục vụ cho việc căn chỉnh chính xác các thành phần thiết bị, cố định chống lệch và hiệu chuẩn đồng trục.

Gửi yêu cầu

Product Description

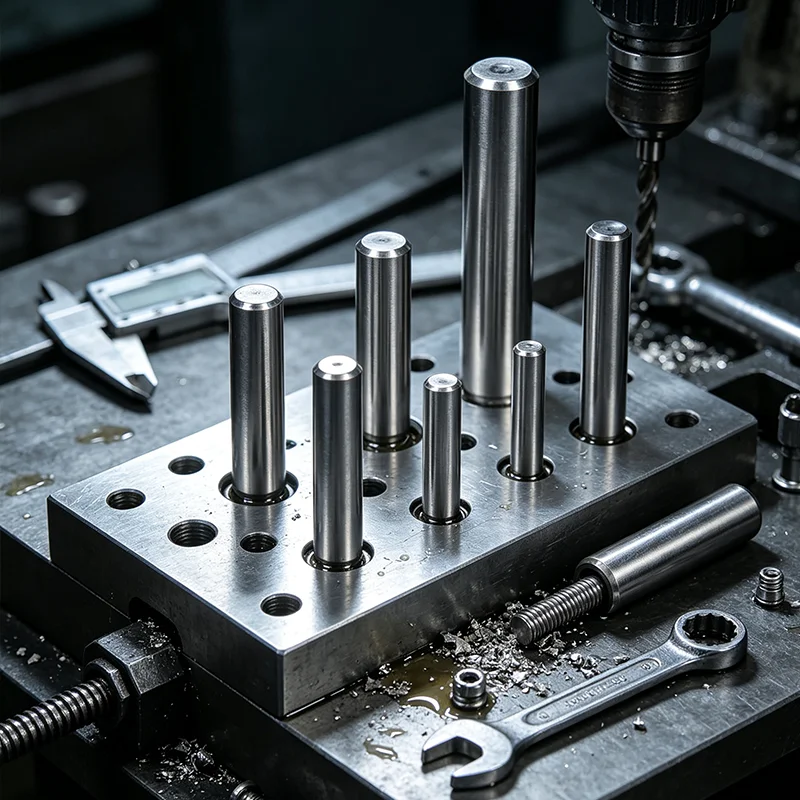

Các tối ưu hóa đặc biệt đã được thực hiện cho các vấn đề như sai lệch căn chỉnh, dịch chuyển thành phần và độ không chính xác về độ đồng trục dễ xảy ra trong quá trình lắp ráp cơ khí, liên kết khuôn và lắp ráp thiết bị tự động hóa. Nhà máy Wanluo đã phát triển các Ghim song song để định vị chính xác, thông qua kiểm soát dung sai chính xác ở cấp độ micromet, cung cấp khả năng định vị tham chiếu không dịch chuyển cho các đồ đạc, khuôn mẫu, linh kiện xe và thiết bị tự động hóa chính xác khác nhau.

Lợi thế vật chất

Sản phẩm được sản xuất bằng quy trình đúc nguyên khối hình trụ đặc tích hợp, kết hợp với công nghệ xử lý nhiệt tôi và tôi chuyên nghiệp. Nó đạt được cả độ cứng kết cấu và khả năng chống cắt cực cao, có khả năng chịu được các rung động lâu dài và lực kéo bên ngoài của thiết bị, đồng thời duy trì độ chính xác lắp ráp ổn định. Nó là thành phần cơ bản cốt lõi để lắp ráp cơ khí chính xác cao cấp.

Tính năng sản phẩm

1. Chức năng độc quyền định vị thuần túy, hiệu chỉnh chính xác tham chiếu lắp ráp

2. Kiểm soát dung sai ở cấp độ micromet, độ chính xác tổng thể cực cao

3. Xử lý tôi và ủ tổng thể, tính chất cơ học cân bằng và mạnh mẽ

4. Khả năng chống dịch chuyển mạnh mẽ, ổn định điều kiện làm việc tuyệt vời

5. Tính linh hoạt rộng rãi, phù hợp với mọi tình huống lắp ráp chính xác

Công nghệ sản xuất

Các chân song song áp dụng quy trình xử lý nhiệt tích hợp và mài không tâm có độ chính xác cao một mảnh. Toàn bộ thân máy là một cấu trúc hình trụ thẳng với độ dày thành đồng đều và dung sai đường kính ngoài nhất quán, thực hiện lắp chặt khe hở bằng 0 với các lỗ chốt. Cả hai đầu đều được vát tinh xảo và đánh bóng mịn không có gờ, tạo điều kiện cho việc lắp và lắp ráp nhanh chóng đồng thời tránh làm trầy xước các lỗ phôi. Sản phẩm trải qua quá trình xử lý tôi chân không và ủ nhiệt độ thấp tổng thể, với độ bền lõi cao và độ cứng bề mặt cực cao, ngăn ngừa hiệu quả sự uốn cong, biến dạng và mài mòn trong quá trình lắp ráp chuyển động qua lại và vận hành cơ học trong thời gian dài. Hiệu chuẩn kích thước có độ chính xác cao đảm bảo khả năng thay thế hoàn hảo của các chốt tiêu chuẩn. Được làm bằng vật liệu thép cacbon, thép hợp kim và thép không gỉ chất lượng cao, tất cả các sản phẩm đều tuân thủ các tiêu chuẩn công nghiệp quốc tế, có hiệu suất cơ học ổn định và tuổi thọ dài, phù hợp với các kịch bản kết hợp công nghiệp có độ chính xác cao.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Ghim song song, ghim hình trụ thẳng, ghim chốt, ghim định vị chính xác
Tiêu chuẩn điều hành	DIN6325, ISO2338, GB119, Tiêu chuẩn JIS, Kích thước chính xác phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép carbon 45 #, Thép hợp kim 40Cr, Thép không gỉ 304/316, Thép SKD
Phạm vi kích thước	Đường kính 1,5mm-50mm, Chiều dài 5mm-300mm, cấp dung sai m6/h8/h7 tùy chọn
Loại cấu trúc	Xi lanh thẳng đặc, vát hai đầu, cấu trúc định vị chính xác có độ thẳng cao
Công nghệ chế biến	Mài chính xác không tâm, làm nguội và ủ tích hợp, làm cứng bề mặt, đánh bóng gương

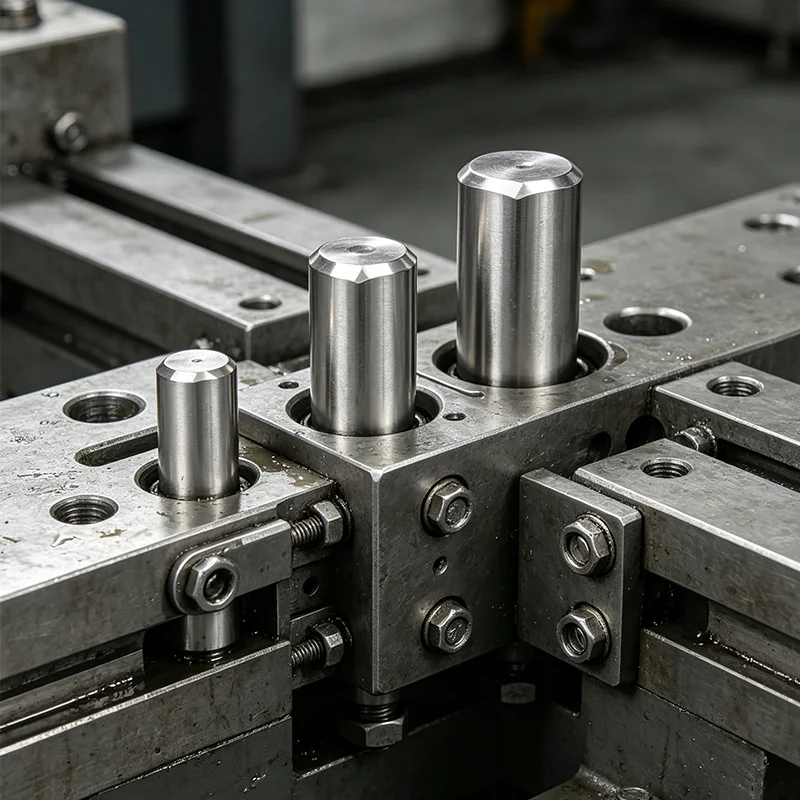

Kịch bản áp dụng	Lắp ráp khuôn, định vị cơ khí, sửa chữa thiết bị, phụ tùng ô tô, lắp ráp tự động hóa chính xác
Xử lý bề mặt	Làm cứng oxit đen, xử lý dầu chống gỉ, đánh bóng thép không gỉ tự nhiên
Tính chất cơ học	Độ cứng cao, chống mài mòn cao, chống cắt mạnh, không biến dạng, độ chính xác định vị cao
Phương pháp đóng gói	Hộp bên trong chống gỉ + thùng carton xuất khẩu, bao bì chống ẩm và chống sốc cho các bộ phận chính xác
Dịch vụ cung cấp	Cung cấp kích thước tiêu chuẩn tại chỗ, tùy chỉnh phi tiêu chuẩn có độ chính xác cao, khớp dây buộc một cửa

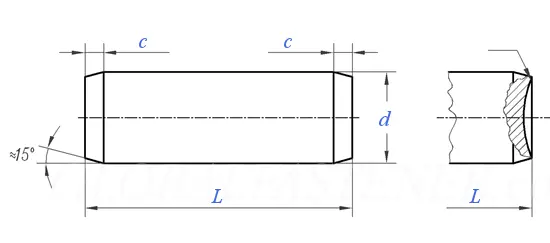

Parallel Pins For Precision Positioning

Đường kính danh nghĩa d			Φ0,6	Φ0,8	Φ1	Φ1,2	Φ1,5	Φ2	Φ2,5	Φ3	Φ4	Φ5
d^①	m6	tối đa	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	phút	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	tối đa	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	phút	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
Trọng lượng trên 1000 sản phẩm thép≈kg			-	-	-	-	-	-	-	-	-	-

Đường kính danh nghĩa d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	tối đa	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	phút	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	tối đa	6	8	10	12	16	20	25	30	40	50
	h8	phút	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
Trọng lượng trên 1000 sản phẩm thép≈kg			-	-	-	-	-	-	-	-	-	-

Ưu điểm cốt lõi & Ứng dụng công nghiệp

1. Kiểm soát dung sai chính xác ở cấp độ micron với độ thẳng và độ tròn tuyệt vời, đạt được độ lắp ráp không có độ chính xác cực cao. Các chốt song song để định vị chính xác giúp loại bỏ hiệu quả hiện tượng rung lắc thành phần, sai lệch vị trí và lỗi đồng trục, cải thiện đáng kể độ chính xác của lắp ráp cơ khí.

2. Quá trình xử lý nhiệt và làm cứng bề mặt tích hợp mang lại cho thân chốt độ cứng cực cao và khả năng chống mài mòn. Nó có thể chịu được sự tháo rời thường xuyên, độ rung và lực cắt ngang mà không bị uốn cong, biến dạng hoặc mài mòn, đảm bảo độ chính xác định vị ổn định lâu dài.

3. Thiết kế vát nhẵn hai đầu cho phép chèn và lắp đặt nhanh chóng và tiết kiệm nhân công, tránh làm hỏng lỗ và ứ đọng kẹp trong quá trình lắp ráp. Bề mặt nhẵn làm giảm ma sát lắp ráp một cách hiệu quả và cải thiện hiệu quả sản xuất và xử lý.

4. Độ ổn định cấu trúc tuyệt vời và khả năng thay thế lẫn nhau. Các chốt song song tiêu chuẩn hoàn toàn tương thích với các lỗ chốt tiêu chuẩn quốc tế, hỗ trợ thay thế phổ quát và lắp ráp hàng loạt, giảm chi phí bảo trì thiết bị và thay thế linh kiện.

5. Nhiều tùy chọn cấp độ chính xác và vật liệu, được sử dụng rộng rãi trong sản xuất khuôn mẫu, máy móc tự động, công nghiệp ô tô, thiết bị hàng không vũ trụ, dụng cụ điện chính xác và lĩnh vực lắp ráp cơ khí có độ chính xác cao.

Parallel Pins For Precision Positioning
