Chốt khoan cho kết nối cơ khí

Chốt Clevis dành cho kết nối cơ học này, được bán trực tiếp bởi Nhà máy Wanluo, là một thành phần kết nối di động hình trụ tiêu chuẩn công nghiệp. Nó chủ yếu được sử dụng cho các tình huống lắp ráp động liên quan đến bản lề cơ khí, khớp quay và cấu trúc chuyển động linh hoạt của thanh kết nối. Không giống như các chốt cố định trên thị trường chỉ được sử dụng để định vị chính xác tĩnh, sản phẩm này được thiết kế với mục đích cốt lõi là kết nối di động động, đặc biệt thích ứng với các khớp cơ khí khác nhau yêu cầu xoay qua lại, xoay góc và đóng mở linh hoạt.

Gửi yêu cầu

Product Description

Khi Nhà máy Wanluo đang sản xuất Ghim Clevis cho các kết nối cơ học, nó áp dụng cấu trúc tích hợp gồm đầu phẳng và lỗ xuyên ở đầu đuôi. Kết hợp với một chốt chia, nó có thể đạt được khóa kép. Việc lắp ráp đơn giản, chuyển động quay trơn tru và có thể ngăn chặn sự lỏng lẻo và dịch chuyển trong quá trình di chuyển liên tục của thiết bị. Nó được áp dụng rộng rãi để lắp ráp tiêu chuẩn các cấu trúc truyền động cơ khí, các bộ phận khung gầm xe, thiết bị thủy lực và các bộ phận chuyển động khác nhau.

Điểm bán hàng khác biệt

1. Tập trung vào kết nối hoạt động động, phù hợp với điều kiện làm việc năng động hơn là định vị tĩnh.

2. Giới hạn đầu phẳng và khóa lỗ đuôi, mang lại khả năng chống trượt kép để đảm bảo an toàn hơn.

3. Tương thích với cấu trúc nĩa, mang lại khả năng thích ứng mạnh mẽ hơn và khả năng chịu lắp ráp cao hơn.

4. Cấu trúc đơn giản và bền, ít hao mòn lâu dài.

5. Cực kỳ linh hoạt, thích hợp để thay thế tiêu chuẩn các thiết bị công nghiệp khác nhau.

Đặc điểm kết cấu & Công nghệ sản xuất

Chốt Clevis cho kết nối cơ học Đầu nguội chính xác một mảnh và quá trình tạo hình mài không tâm, bao gồm một đầu giới hạn tròn phẳng, thân chốt hình trụ rắn mịn và lỗ chốt đuôi dành riêng. Đầu phẳng dày giúp hạn chế bề mặt ổn định, tránh thân chốt chìm vào lỗ lắp và đảm bảo độ phẳng lắp ráp nhất quán. Thân chốt rắn tích hợp có độ cứng kết cấu cao và bề mặt nhẵn, giảm lực cản ma sát trong quá trình quay linh kiện và đảm bảo chuyển động cơ học linh hoạt và không bị cản trở. Lỗ đuôi được định vị chính xác có khẩu độ đồng đều và thành bên trong nhẵn, khớp hoàn hảo với các chốt chia tiêu chuẩn để tạo thành một hệ thống khóa an toàn hoàn chỉnh. Được sản xuất từ thép cacbon, thép hợp kim và vật liệu thép không gỉ chất lượng cao, tất cả các sản phẩm đều trải qua quá trình hoàn thiện tinh xảo, mài mòn và xử lý chống ăn mòn theo tiêu chuẩn. Kiểm soát dung sai kích thước nghiêm ngặt đảm bảo không bị giật hình với các lỗ bản lề tiêu chuẩn, có khả năng chống cắt ổn định và chống mỏi khi chuyển động trong thời gian dài, thích ứng với các điều kiện làm việc lắp ráp di chuyển thường xuyên.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Chốt Clevis, Chốt Clevis đầu phẳng, Chốt bản lề kiểu lỗ, Chốt hình trụ kết nối di động
Tiêu chuẩn điều hành	DIN11023, Tiêu chuẩn ISO, Tiêu chuẩn GB, Tiêu chuẩn ANSI, Kích thước phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép carbon 45 #, Thép hợp kim 40Cr, Thép không gỉ 304/316
Phạm vi kích thước	Đường kính 2 mm-30 mm, Chiều dài 6 mm-350mm kích thước tiêu chuẩn đầy đủ, vị trí và chiều dài lỗ pin tùy chỉnh
Loại cấu trúc	Đầu giới hạn phẳng, thân hình trụ đặc, kết cấu khóa an toàn lỗ chốt đuôi
Công nghệ chế biến	Đầu nguội chính xác, mài không tâm, khoan lỗ chính xác, làm cứng và hoàn thiện bề mặt
Phôi áp dụng	Bản lề cơ khí, giá đỡ khoan, thanh nối, khung gầm xe, khớp nối thủy lực di động, phụ tùng máy móc kỹ thuật
Xử lý bề mặt	Mạ kẽm (trắng/màu/đen), làm cứng oxit đen, thụ động, đánh bóng thép không gỉ
Tính chất cơ học	Khả năng chống cắt cao, xoay êm, hạn chế chống chìm, chống rơi an toàn, chống mỏi khi di chuyển thường xuyên
Phương pháp đóng gói	Hộp bên trong chống gỉ + thùng carton xuất khẩu, bao bì chống ẩm và chống sốc, đóng gói pallet cho đơn hàng số lượng lớn
Dịch vụ cung cấp	Nguồn cung cấp tiêu chuẩn giao ngay, tùy chỉnh phi tiêu chuẩn, nguồn cung cấp hỗ trợ một cửa với các chân chia

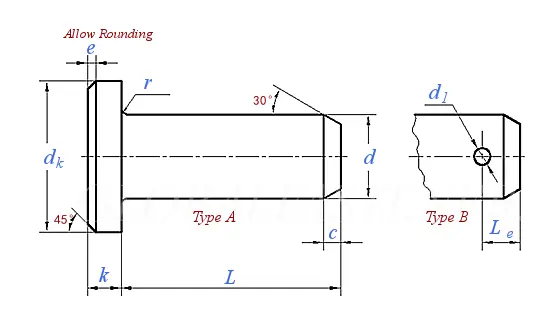

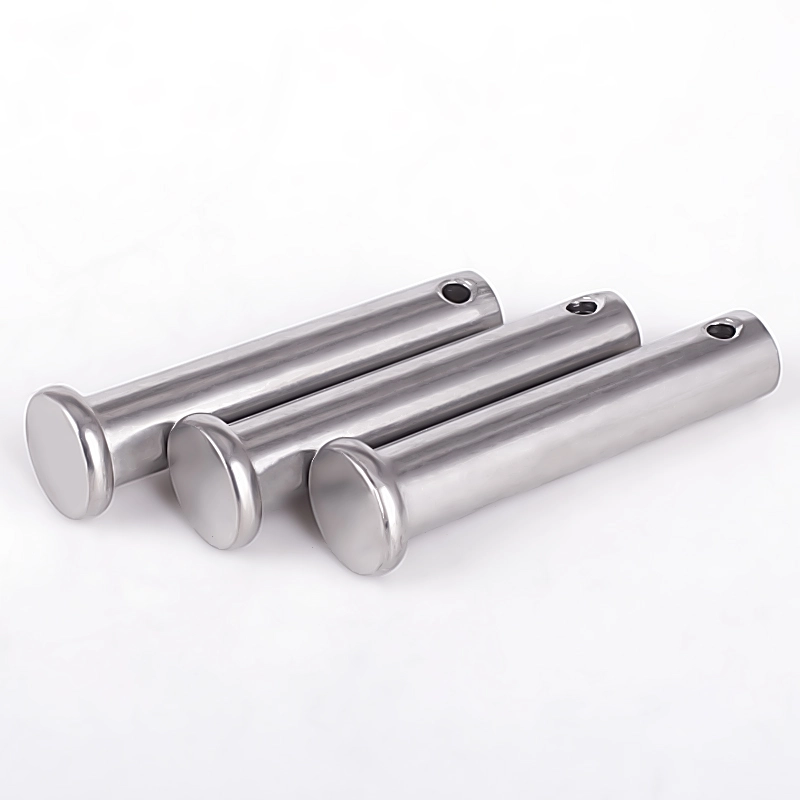

Clevis Pin For Mechanical Connection

Đường kính danh nghĩa d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=kích thước danh nghĩa (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	phút	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=kích thước danh nghĩa (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	phút	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=kích thước danh nghĩa (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	tối đa	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	tối đa	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Kích thước danh nghĩa (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	tối đa	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	phút	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	phút	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Ưu điểm cốt lõi & Ứng dụng công nghiệp

1. Cấu trúc giới hạn đầu phẳng chuyên nghiệp ngăn chặn hiệu quả thân chốt bị chìm và dịch chuyển trong quá trình quay và chuyển động tịnh tiến tốc độ cao, duy trì vị trí lắp ráp ổn định của các bộ phận chuyển động và tránh hiện tượng giật cơ học và sai lệch kết nối.

2. Thiết kế khớp khóa lỗ đuôi, tương thích hoàn hảo với các chốt chia tiêu chuẩn. Sự kết hợp giữa chốt khoan và chốt chia đôi tạo thành lớp bảo vệ an toàn kép, giải quyết hoàn toàn nguy cơ thân chốt rơi ra do rung động cơ học và tải trọng va đập trong thời gian dài.

3. Thân chốt hình trụ siêu êm giảm thiểu ma sát lắp ráp, đảm bảo khả năng xoay linh hoạt và ổn định của khớp bản lề và các bộ phận kết nối chuyển động. Nó có khả năng chống mỏi khi chuyển động tuyệt vời, không dễ bị kẹt hoặc mòn sau khi hoạt động thường xuyên trong thời gian dài.

4. Độ bền kết cấu cao và khả năng chống cắt mạnh. Quá trình tạo hình tích hợp rắn cho phép thân chốt chịu tải trọng ngang và lực căng lớn, thích ứng với các tình huống kết nối di động hạng nặng của máy móc kỹ thuật và thiết bị xe cộ.

5. Chốt khoan cho kết nối cơ khí có phạm vi ứng dụng rộng rãi với các tùy chọn vật liệu đa dạng, được sử dụng rộng rãi trong hệ thống khung gầm ô tô, máy nông nghiệp, thiết bị thủy lực, cơ sở đường sắt, thiết bị tự động hóa và các lĩnh vực kết nối bản lề cơ khí di chuyển khác nhau.

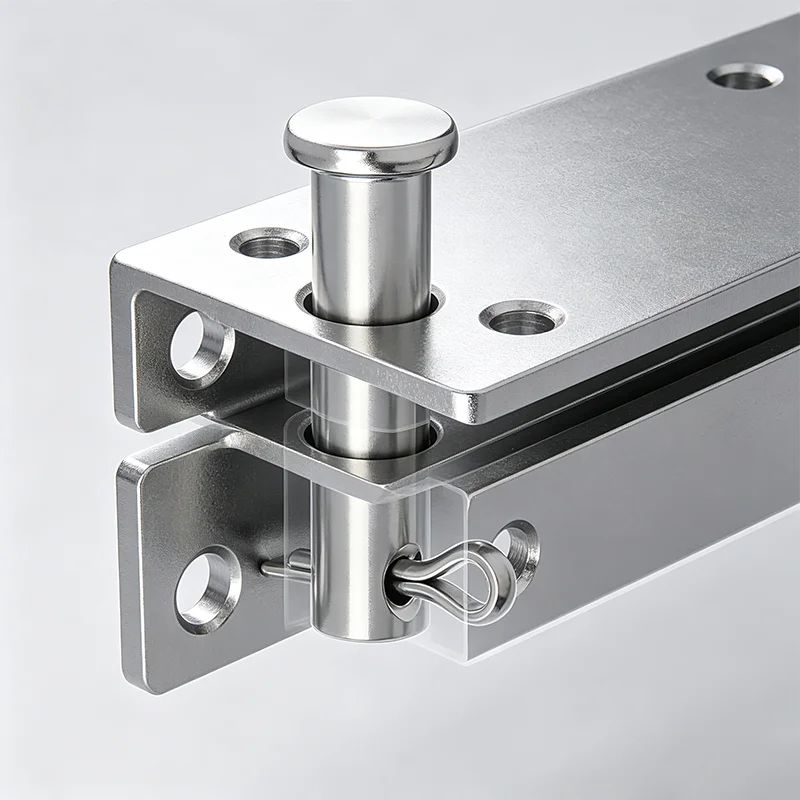

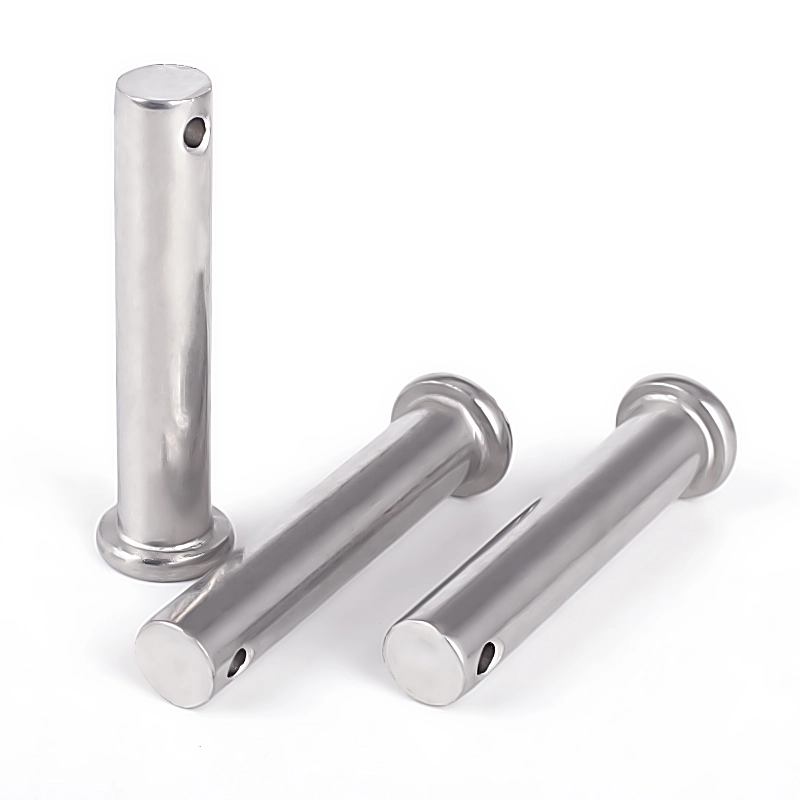

Clevis Pin For Mechanical Connection

Kịch bản ứng dụng thực tế tại chỗ

Ốc vít và phần cứng kim loại tùy chỉnh của chúng tôi được sử dụng rộng rãi trong các tình huống công nghiệp phổ quát toàn cầu, hoàn toàn thích ứng với các điều kiện làm việc phức tạp:

1. Lắp ráp thiết bị cơ khí công nghiệp & đấu nối cố định

2. Kỹ thuật xây dựng & buộc chặt kết cấu công trình

3. Cẩu & cố định lực căng tại cảng, hàng hải và ngoài khơi

4. Lắp đặt năng lượng mới, thiết bị tự động hóa và hệ thống đường ống

5. Môi trường làm việc khắc nghiệt ngoài trời, ăn mòn cao, ẩm ướt và chịu tải cao

6. Phân phối bán lẻ toàn cầu và thị trường phần cứng địa phương

Thẻ nóng: Chốt Clevis, Nhà sản xuất Chốt Clevis, Chốt Clevis cho kết nối cơ khí
