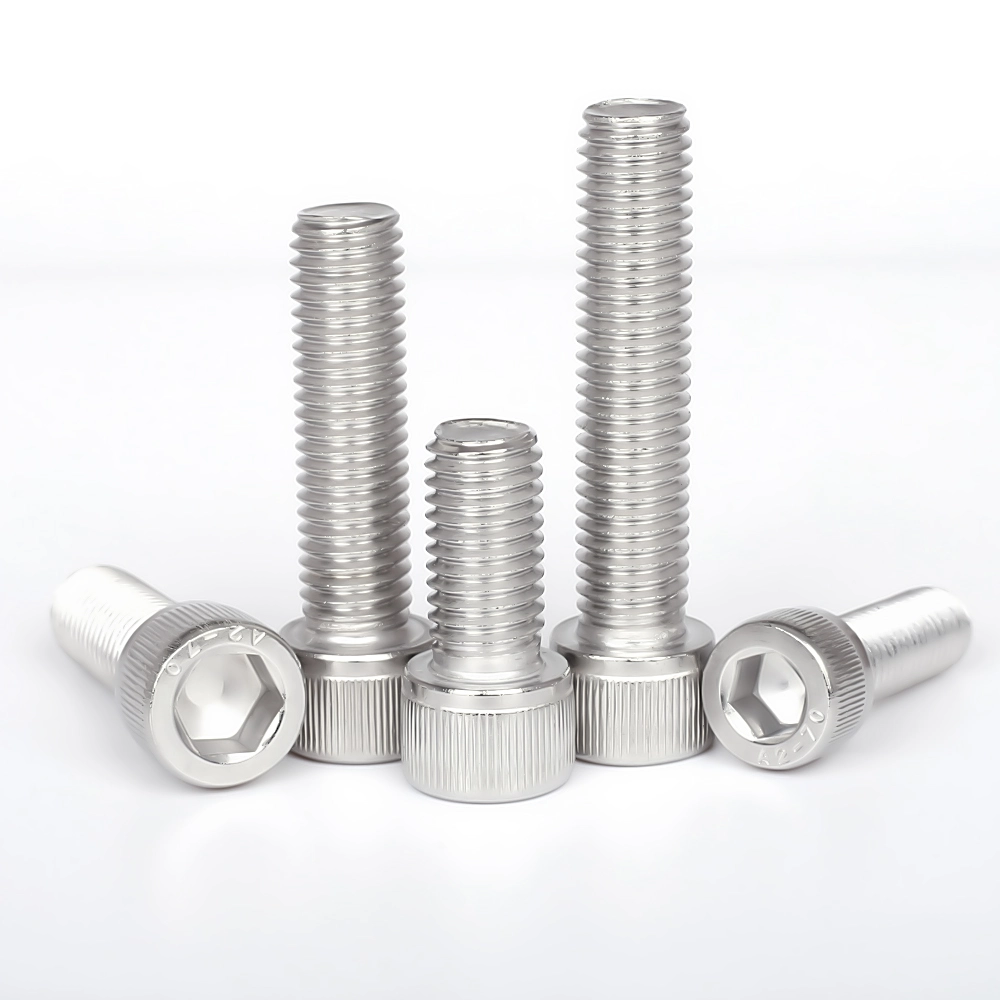

Vít nắp ổ cắm lục giác DIN 912 Allen Bolt

Vít nắp ổ cắm lục giác DIN 912 Allen Bolt này, được sản xuất bởi các nhà cung cấp của Wanluo theo tiêu chuẩn công nghiệp chính xác của Đức, là một bộ phận buộc chặt cao cấp. Nó được thiết kế chủ yếu để lắp ráp cơ khí chính xác, khóa ẩn và các tình huống lắp ráp thiết bị có độ chính xác cao. Không giống như cách lắp đặt bu lông lục giác bên ngoài truyền thống dựa vào cờ lê bên ngoài để vận hành, vít này sử dụng cấu trúc nhúng lỗ lục giác + đầu hình trụ nhúng, có thể được bố trí hoàn toàn trong lỗ phôi, đạt được khả năng lắp ráp phẳng và ẩn. Nó giải quyết một cách hiệu quả các điểm hạn chế trong ngành như sự cản trở nhô ra của các ốc vít truyền thống, không thể làm việc trong không gian hẹp do không gian hạn chế và bề mặt lắp ráp không đều.

Gửi yêu cầu

Product Description

Khi Nhà máy Wanluo đang phát triển Ốc vít có nắp lục giác DIN 912 Allen Bolt này, nó dựa vào quy trình rèn nguội tích hợp và cán ren chính xác. Cấu trúc tổng thể có độ chính xác cao và độ ổn định khóa mạnh mẽ. Kết hợp với thép không gỉ chất lượng cao, nó có thể duy trì trạng thái khóa chính xác trong thời gian dài dưới độ rung và điều kiện làm việc phức tạp. Nó là vít hỗ trợ cốt lõi để lắp ráp cao cấp các thiết bị tự động, khuôn mẫu chính xác cũng như các dụng cụ và thiết bị.

Tính năng sản phẩm

1. Cấu trúc cài đặt nhúng, không có nhiễu lắp ráp

Vít nắp ổ cắm lục giác DIN 912 Allen Bolt của chúng tôi áp dụng thiết kế nhúng đầu hình trụ. Sau khi khóa, không có bộ phận nào lộ ra ngoài, điều này sẽ không cản trở chuyển động của các phụ kiện xung quanh hoặc việc lắp ráp, lắp đặt thiết bị. Nó hoàn toàn phù hợp với các cấu trúc chính xác yêu cầu bề mặt phẳng, lắp ráp kín và khớp trượt, cải thiện đáng kể tính toàn vẹn lắp ráp tổng thể của thiết bị.

2. Thiết kế ổ lục giác bên trong, khả năng thích ứng mạnh mẽ trong không gian hẹp

Nó có một lỗ truyền động lục giác tiêu chuẩn được tích hợp sẵn và có thể được hoàn thiện bằng cờ lê lục giác bên trong mà không để lại không gian xoay cờ lê bên ngoài. Nó đặc biệt giải quyết các vấn đề xây dựng trong các kết cấu nhỏ gọn, các điểm lắp đặt dày đặc và các khoang hẹp. Khả năng thích ứng lắp ráp của nó vượt trội hơn nhiều so với bu lông lục giác bên ngoài thông thường.

3. Precise molding process, precise engagement without slippage

Nó được hình thành thông qua quy trình rèn nguội một mảnh, kết hợp với xử lý cán ren có độ chính xác cao. Hình dạng răng đầy đặn và đồng đều, có tiêu chuẩn dung sai nghiêm ngặt. Lỗ bên trong có độ đồng tâm cao và thành trong mịn. Quá trình tháo lắp được lắp chặt và khóa mô-men xoắn cao không dễ bị nứt, trượt hoặc đứt chỉ. Nó hỗ trợ gỡ lỗi nhiều lần và độ chính xác không giảm trong một thời gian dài.

4. Hiệu suất vật liệu ổn định, bền và chống ăn mòn

Nó chọn nguyên liệu thép không gỉ có độ tinh khiết cao, mang lại cho sản phẩm độ bền kéo và khả năng chống mỏi tuyệt vời. Nó có thể chịu được độ rung thường xuyên và các điều kiện hoạt động cơ học qua lại của thiết bị, đồng thời có khả năng chống gỉ và ăn mòn tuyệt vời. Nó không sợ ẩm ướt và ăn mòn nhẹ trong môi trường phức tạp. Độ bền được cải thiện đáng kể.

5. Thiết kế lắp bề mặt đế, lực khóa đồng đều

Đáy vít phẳng, đầu vít được bo tròn nhẵn. Nó có độ vừa khít cực cao với lỗ mù của phôi, lực khóa đồng đều mà không chịu tải không đều. Nó sẽ không gây ra biến dạng nén cục bộ, khóa sai hoặc các vấn đề nới lỏng, đảm bảo tính nhất quán của cường độ khóa tại mỗi điểm lắp ráp.

Kịch bản ứng dụng

1. Lắp ráp dụng cụ khuôn chính xác

2. Lắp ráp thiết bị cơ khí tự động

3. Dụng cụ chính xác và thiết bị điện

4. Sửa đổi và bảo trì kết cấu cơ khí cao cấp

Hex Socket Cap Screw Din 912 Allen Bolt

Ưu điểm về cấu trúc & Hiệu suất quy trình

Bu lông allen DIN 912 áp dụng quy trình cán ren chính xác và rèn nguội nguyên khối, với cấu hình ren đầy đủ và đồng nhất cũng như kiểm soát dung sai chính xác. Rãnh lục giác bên trong tiêu chuẩn được gia công sâu với thành trong nhẵn và độ đồng tâm cao, đảm bảo khít chặt với cờ lê allen mà không bị trượt hay gãy răng trong quá trình lắp ráp. Đáy đầu tròn và bề mặt ổ trục phẳng có thể được gắn chặt vào lỗ chìm của phôi, thực hiện lắp đặt ẩn phẳng mà không có phần nhô ra. Nguyên liệu thô bằng thép không gỉ có độ tinh khiết cao mang lại cho ốc vít khả năng chịu kéo, chống mỏi và chống ăn mòn tuyệt vời, duy trì độ chính xác buộc chặt ổn định lâu dài trong môi trường rung động thường xuyên và môi trường làm việc khắc nghiệt, đồng thời cải thiện hiệu quả tính toàn vẹn và tính thẩm mỹ của lắp ráp thiết bị.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Vít có nắp lục giác bằng thép không gỉ, Bu lông Allen DIN 912
Tiêu chuẩn điều hành	DIN 912, ISO 4762, Tiêu chuẩn GB, Chiều dài và kích thước phi tiêu chuẩn tùy chỉnh
Vật liệu có sẵn	Thép không gỉ 304, 316, 316L; Thép song công 2205/2507 có thể tùy chỉnh
Phạm vi kích thước	Thông số kỹ thuật đầy đủ của M2-M48, thân vít siêu ngắn/siêu dài tùy chỉnh
Loại ổ đĩa	Ổ cắm ổ cắm lục giác bên trong chính xác, khớp với cờ lê allen tiêu chuẩn
Xử lý bề mặt	Tẩy & thụ động, sợi không có gờ, bề mặt chống ăn mòn mịn
Tính chất cơ học	Độ bền kéo cao, độ ổn định khóa mạnh, chống mỏi và chống lỏng
Phương pháp đóng gói	Bao bì chống ẩm độc lập + thùng carton xuất khẩu, đóng gói pallet cho đơn hàng số lượng lớn
Dịch vụ cung cấp	Cung cấp số lượng lớn tại chỗ, tùy chỉnh không chuẩn, mua sắm một cửa dây buộc hỗn hợp

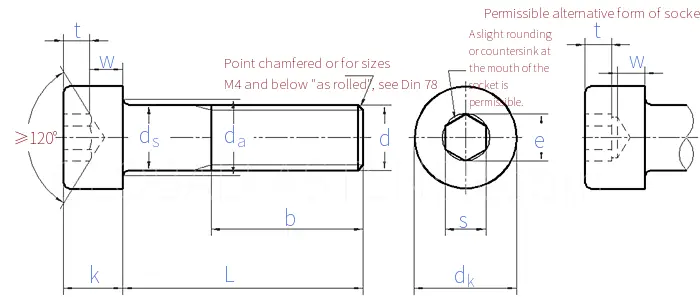

Hex Socket Cap Screw Din 912 Allen Bolt

Kích thước chủ đề d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Sân bóng đá	Sợi thô	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Sợi chỉ mịn-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Sợi chỉ mịn-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	đầu đơn giản	tối đa	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	đầu có khía	tối đa	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	phút		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	tối đa		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	tối đa		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	phút		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	phút		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	tối đa		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	phút		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Kích thước danh nghĩa		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	phút		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	tối đa		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	phút		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	phút		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Kích thước chủ đề d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Sân bóng đá	Sợi thô	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Sợi chỉ mịn-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Sợi chỉ mịn-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	đầu đơn giản	tối đa	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	đầu có khía	tối đa	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	phút		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	tối đa		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	tối đa		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	phút		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	phút		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	tối đa		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	phút		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Kích thước danh nghĩa		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	phút		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	tối đa		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	phút		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	phút		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
