GB819 Vít máy chìm chéo

Vít máy chìm chéo GB819 của nhà cung cấp Wanluo Trung Quốc được sản xuất nghiêm ngặt theo thông số kỹ thuật tiêu chuẩn quốc gia, chuyên về các tình huống lắp ráp chính xác ẩn phẳng. Khác với vít máy đầu chảo nhô ra GB818, model này sử dụng cấu trúc đầu chìm côn 90 độ tiêu chuẩn, có thể được nhúng hoàn toàn vào phôi sau khi siết chặt để đạt được bề mặt siêu phẳng không nhô ra.

Gửi yêu cầu

Product Description

Là vít máy hệ mét toàn ren tiêu chuẩn, Vít máy chìm chéo GB819 của Wanluo yêu cầu khớp các lỗ ren được khai thác trước để lắp ráp, có tính năng khớp ren có độ chính xác cao, không có khớp nối lỏng lẻo và khóa ổn định. Nó giải quyết hoàn hảo các vấn đề về nhiễu vít nhô ra, bề mặt phôi không phẳng và các bộ phận chuyển động bị chặn trong lắp ráp chính xác và được sử dụng rộng rãi trong các thiết bị có độ phẳng cao, khuôn mẫu chính xác và lắp ráp sản phẩm hợp lý.

Đặc điểm xây dựng sản phẩm & Tay nghề sản xuất hàng loạt

Vít máy đầu chìm chéo GB819 áp dụng quá trình tạo hình rèn nguội tích hợp và quy trình cán ren thứ cấp có độ chính xác cao. Đầu côn 90° tiêu chuẩn công nghiệp có khả năng chịu góc chính xác, hoàn toàn phù hợp với các lỗ đối diện phôi phổ biến để thực hiện lắp đặt phẳng liền mạch. Hốc chéo tiêu chuẩn sâu vừa khít với tua vít bằng tay và điện, tránh trượt dụng cụ và hư hỏng rãnh một cách hiệu quả trong quá trình lắp ráp hàng loạt tốc độ cao và tháo gỡ nhiều lần. Ren hệ mét đầy đủ và đồng đều có dung sai kích thước chính xác, bắt vít trơn tru và độ khít vừa khít, không bị kẹt hoặc trượt ren. Được làm bằng vật liệu thép không gỉ và thép cacbon mạ kẽm chất lượng cao, thân vít có độ cứng đồng đều, khả năng chịu kéo tuyệt vời, hiệu suất chống mỏi và chống ăn mòn, duy trì độ chính xác buộc chặt ổn định lâu dài trong nhiều môi trường làm việc tải nhẹ và trung bình khác nhau.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	GB819 Vít máy chìm chéo, Bu lông máy số liệu đầu phẳng
Tiêu chuẩn điều hành	GB819, Tiêu chuẩn ISO, Tiêu chuẩn DIN/ANSI tham chiếu chéo
Vật liệu có sẵn	Thép không gỉ 304, 316, 316L, Thép carbon mạ kẽm
Phạm vi kích thước	Kích thước số liệu tiêu chuẩn đầy đủ M1.6-M12, chiều dài phi tiêu chuẩn tùy chỉnh có sẵn
Loại đầu	Đầu chìm côn tiêu chuẩn 90°, lắp đặt ẩn hoàn toàn
Loại ổ đĩa	Hốc chéo tiêu chuẩn, tương thích với các dụng cụ điện và thủ công phổ thông
Tính năng chủ đề	Ren hệ mét chính xác, bước răng đồng đều, độ chính xác khớp cao
Xử lý bề mặt	Tẩy & thụ động, bề mặt nhẵn không có gờ, chống gỉ và chống ăn mòn
Tính chất cơ học	Độ bền kéo cao, lực khóa ổn định, chống mỏi, buộc chặt có thể tái sử dụng
Phương pháp đóng gói	Bao bì bên trong chống ẩm + thùng carton xuất khẩu, đóng gói pallet cho đơn hàng số lượng lớn
Dịch vụ cung cấp	Cung cấp số lượng lớn tại chỗ, tùy chỉnh không chuẩn, mua sắm một cửa dây buộc hỗn hợp

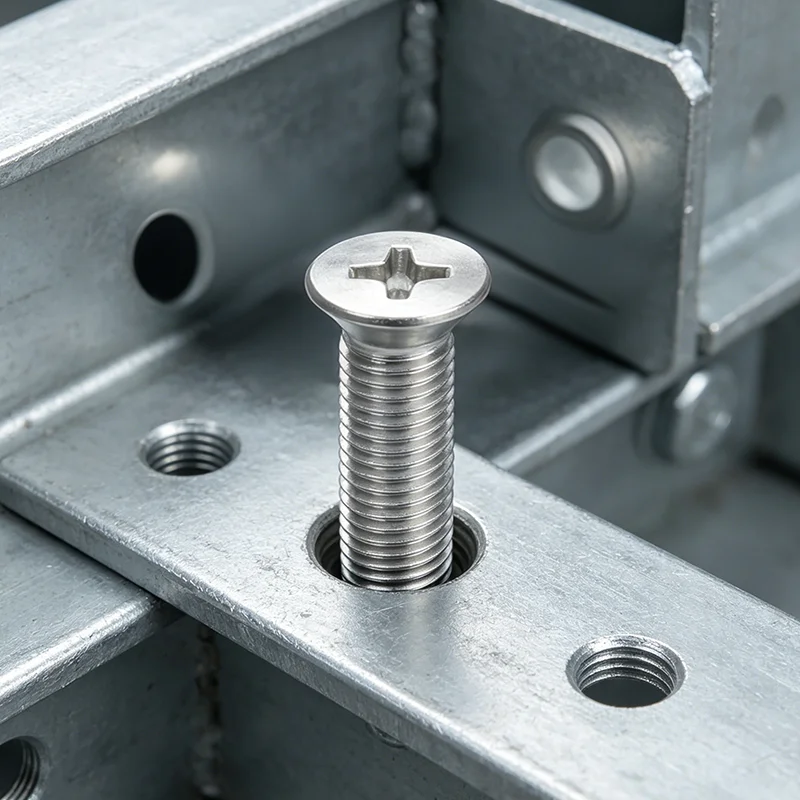

Gb819 Countersunk Cross Recessed Machine Screw

Chủ đề vít d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Sân bóng đá		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	tối đa		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	lý thuyết.	tối đa	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Thật sự	max=kích thước danh nghĩa	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Thật sự	phút	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max=kích thước danh nghĩa		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	tối đa		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	tối đa		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Số ổ cắm			0	0	1	1	2	2	2	3	4	4
M₁	Tham chiếu		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Tham chiếu		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Độ sâu thâm nhập	Loại H	tối đa	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Loại H	phút	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Loại Z	tối đa	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Loại Z	phút	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Lợi ích chức năng cốt lõi & Ứng dụng kỹ thuật hệ thống

1. Thiết kế lắp đặt chìm hoàn toàn giúp loại bỏ hoàn toàn các phần nhô ra trên bề mặt, tránh ma sát, va chạm và kẹt cứng các bộ phận trượt cơ học một cách hiệu quả, đảm bảo các phôi lắp ráp vận hành êm ái và có độ phẳng cao.

2. Đầu côn 90° tiêu chuẩn vừa vặn hoàn hảo với các lỗ đối diện phổ quát, thực hiện lắp ráp liền mạch, cải thiện đáng kể độ phẳng và tính thẩm mỹ tổng thể của bề mặt thiết bị, phù hợp cho việc lắp ráp bề ngoài có độ chính xác cao.

3. Ren hệ mét được cuộn chính xác có độ chính xác dung sai cao, khớp hoàn hảo với các đai ốc, vòng đệm và lỗ ren tiêu chuẩn, với khả năng vặn vít trơn tru và không bị trượt ren, hỗ trợ tháo gỡ và bảo trì lặp đi lặp lại trong thời gian dài.

4. Cấu trúc lõm chéo được tối ưu hóa giúp tăng cường độ kín của khớp nối dụng cụ, ngăn ngừa hiệu quả hiện tượng trượt và hư hỏng rãnh trong quá trình khóa mô-men xoắn cao và lắp ráp hàng loạt, nâng cao hiệu quả sản xuất và năng suất lắp ráp.

5. Nhiều tùy chọn vật liệu thích ứng với các môi trường làm việc khác nhau. Các phiên bản bằng thép không gỉ có khả năng chống oxy hóa và ăn mòn, trong khi thép cacbon mạ kẽm giúp giảm chi phí mua sắm, đáp ứng các yêu cầu về lắp ráp đèn trong nhà và các yêu cầu về cảnh ăn mòn nhẹ ngoài trời.

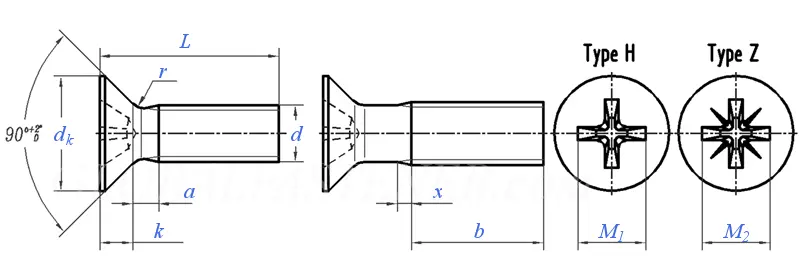

Gb819 Countersunk Cross Recessed Machine Screw

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa vít máy GB819 và GB818 là gì?

Câu trả lời 1: GB818 là đầu xoay nhô ra để lắp đặt lộ thiên thông thường, trong khi GB819 là đầu phẳng chìm để lắp đặt ẩn hoàn toàn. Thông số kỹ thuật ren của chúng là nhất quán, chỉ có cấu trúc đầu là khác nhau. GB819 được sử dụng đặc biệt cho các tình huống không cần nhô ra và bề mặt siêu phẳng.

Q2: GB819 có cần đục lỗ sẵn để lắp đặt không?

Đ2: Có. Là một vít máy tiêu chuẩn, nó phải được khớp với các lỗ ren được khai thác sẵn hoặc các đai ốc hỗ trợ để buộc chặt. Nó không thể tự khai thác trực tiếp như vít tự khai thác, đảm bảo dung sai lắp ráp có độ chính xác cao.

Câu 3: Đầu chìm có ảnh hưởng đến độ bền buộc không?

Trả lời 3: Không. Ren thân vít và đường kính lõi áp dụng thiết kế công nghiệp tiêu chuẩn, có độ bền kéo ổn định và độ ổn định khóa của vít máy thông thường. Đầu chìm chỉ thay đổi hình thức lắp đặt mà không làm giảm hiệu suất buộc chặt.

Câu 4: Vít GB819 phù hợp với những trường hợp nào?

A4: Được sử dụng rộng rãi trong các dụng cụ chính xác, bộ phận trượt của thiết bị tự động hóa, phụ kiện khuôn mẫu, vỏ thiết bị điện tử, lắp ráp phẳng đồ nội thất và tất cả các tình huống yêu cầu bề mặt phẳng và không bị nhiễu cấu trúc.

Câu 5: Bạn có thể tùy chỉnh các thông số kỹ thuật đặc biệt của vít GB819 không?

Đ5: Có. Chúng tôi hỗ trợ tùy chỉnh chiều dài vít không chuẩn, bước ren đặc biệt và xử lý bề mặt được cá nhân hóa để đáp ứng nhu cầu tùy chỉnh kỹ thuật và lắp ráp chính xác đặc biệt.
