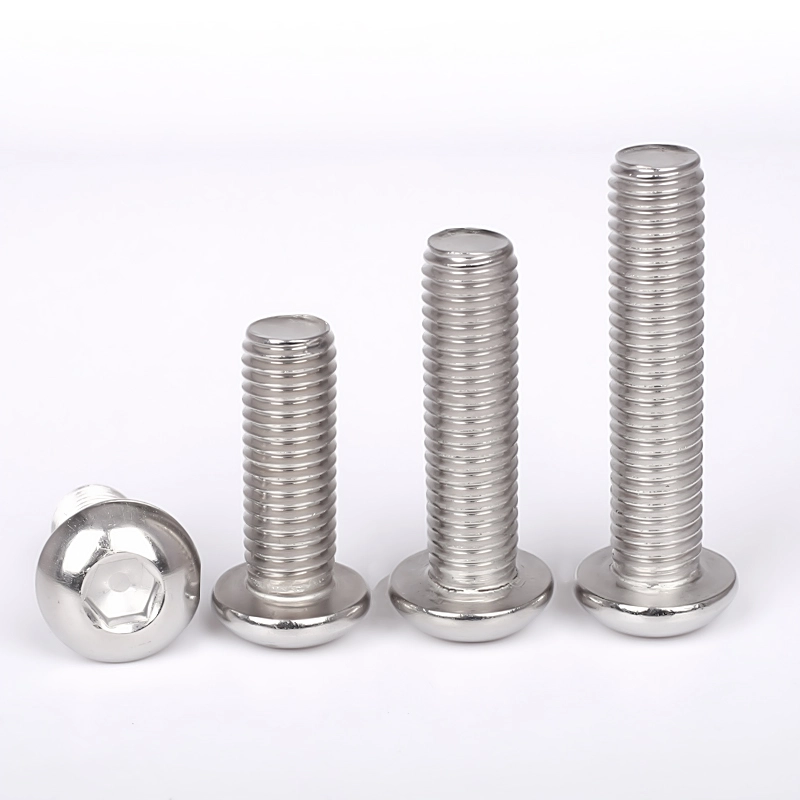

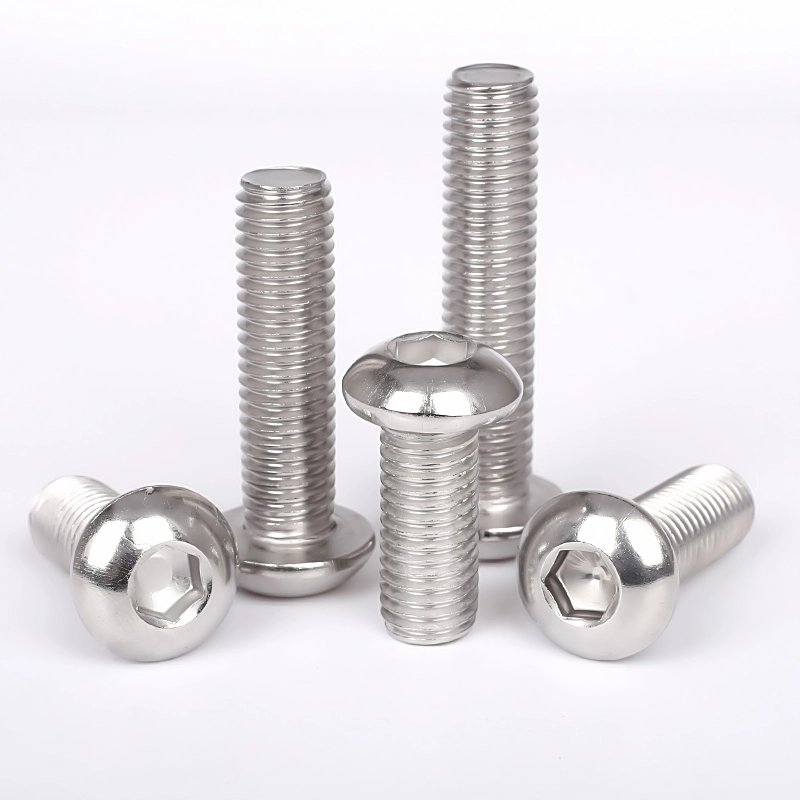

Vít đầu lục giác đầu nút ISO 7380

Vít ổ cắm lục giác đầu nút ISO 7380 Trung Quốc của Wanluo được sản xuất hoàn toàn tuân thủ các tiêu chuẩn chính xác quốc tế ISO, được thiết kế để lắp ráp bề mặt, chống trầy xước và các tình huống buộc tập trung vào thẩm mỹ. Không giống như vít đầu cốc hình trụ DIN 912 có cạnh thẳng đứng sắc nét, dòng ISO 7380 có cấu hình đầu nút tròn nhẵn không có góc nhọn.

Gửi yêu cầu

Product Description

Cấu trúc bề mặt cong độc đáo này giúp loại bỏ các cạnh cứng nhô ra và nguy cơ trầy xước, đồng thời duy trì các ưu điểm của ổ lục giác bên trong để vận hành trong không gian hẹp mà không cần dụng cụ. Nó cân bằng hoàn hảo sự tiếp xúc an toàn, vẻ ngoài gọn gàng và hiệu suất khóa ổn định, trở thành dây buộc được ưa chuộng cho các bề mặt thiết bị hở, sản phẩm tiêu dùng và lắp ráp cơ khí thẩm mỹ.

Thiết kế kết cấu chịu lực & Công nghệ sản xuất tạo hình kim loại

Vít ổ cắm lục giác đầu nút Wanluo ISO 7380 áp dụng phương pháp rèn nguội tích hợp có độ chính xác cao và khuôn cán ren thứ cấp. Đầu tròn được đánh bóng mịn với radian đồng đều và không có gờ, đảm bảo bề mặt phẳng và bóng mượt sau khi lắp đặt. Ổ cắm lục giác bên trong tiêu chuẩn sâu giúp lắp dụng cụ chính xác, ngăn chặn hiệu quả sự trượt dụng cụ và sập ổ cắm trong quá trình siết chặt mô-men xoắn cao. Cấu hình ren hoàn chỉnh và dày đặc mang lại dung sai chính xác và bắt vít trơn tru, đảm bảo tải trước khóa nhất quán. Được làm bằng nguyên liệu thép không gỉ chất lượng cao, thân vít có độ bền kéo tuyệt vời, độ bền kết cấu và khả năng chống ăn mòn, thích ứng với việc tháo rời nhiều lần, ma sát hàng ngày và sử dụng lâu dài trong môi trường ngoài trời mà không bị biến dạng hoặc rỉ sét.

Thông số sản phẩm

Mục tham số	Thông số kỹ thuật chi tiết
Tên sản phẩm	Vít ổ cắm lục giác đầu nút ISO 7380, Vít đầu tròn Allen
Tiêu chuẩn điều hành	ISO 7380, Tiêu chuẩn GB, Kích thước không chuẩn tùy chỉnh & Khoảng cách ren
Vật liệu có sẵn	Thép không gỉ 304, 316, 316L; Thép song công 2205/2507 Tùy chọn
Phạm vi kích thước	Kích thước số liệu tiêu chuẩn đầy đủ M2-M16, độ dài ngắn/dài tùy chỉnh có sẵn
Loại đầu	Đầu nút tròn mịn, thiết kế hình vòng cung không có góc nhọn
Loại ổ đĩa	Ổ cắm lục giác bên trong tiêu chuẩn, tương thích với các phím allen phổ thông
Xử lý bề mặt	Tẩy & thụ động, hoàn thiện mịn như gương, không có gờ và chống ăn mòn
Tính chất cơ học	Độ bền kéo cao, kết cấu dẻo dai, chống ma sát và chống lỏng
Phương pháp đóng gói	Túi bên trong chống bụi + thùng carton xuất khẩu, đóng gói pallet cho lô hàng số lượng lớn
Dịch vụ cung cấp	Hàng tồn kho tại chỗ, tùy chỉnh không chuẩn, cung cấp một cửa dây buộc hỗn hợp

Kích thước chủ đề d		M3	M4	M5	M6	M8	M10	M12	M16
P	Sân bóng đá	0.5	0.7	0.8	1	1.25	1.5	1.75	2
a	tối đa	1	1.4	1.6	2	2.5	3	3.5	4
a	phút	0.5	0.7	0.8	1	1.25	1.5	1.75	2
d_a	tối đa	3.6	4.7	5.7	6.8	9.2	11.2	14.2	18.2
d_k	tối đa	5.7	7.60	9.50	10.50	14.00	17.50	21.00	28.00
d_k	phút	5.4	7.24	9.14	10.07	13.57	17.07	20.48	27.48
e^①	phút	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
k	tối đa	1.65	2.20	2.75	3.3	4.4	5.5	6.60	8.80
k	phút	1.40	1.95	2.50	3.0	4.1	5.2	6.24	8.44
r	phút	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6
s^③	Kích thước danh nghĩa	2	2.5	3	4	5	6	8	10
	tối đa	2.080	2.58	3.080	4.095	5.140	6.140	8.175	10.175
	phút	2.020	2.52	3.020	4.020	5.020	6.020	8.025	10.025
t	phút	1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
w	phút	0.2	0.3	0.35	0.74	1.05	1.45	1.63	2.25
Tải trọng kéo tối thiểu (N)^②	8.8	3220	5620	9080	12900	23400	37100	53900	100000
	10.9	4180	7300	11800	16700	30500	48200	70200	130000
	12.9	4910	8506	13800	19600	35700	56600	82400	154000

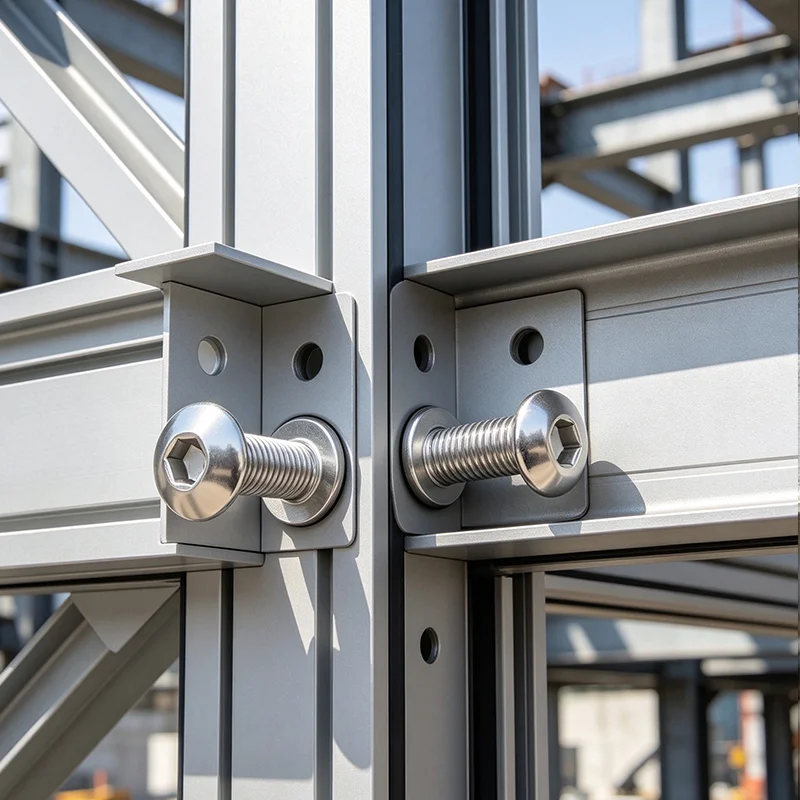

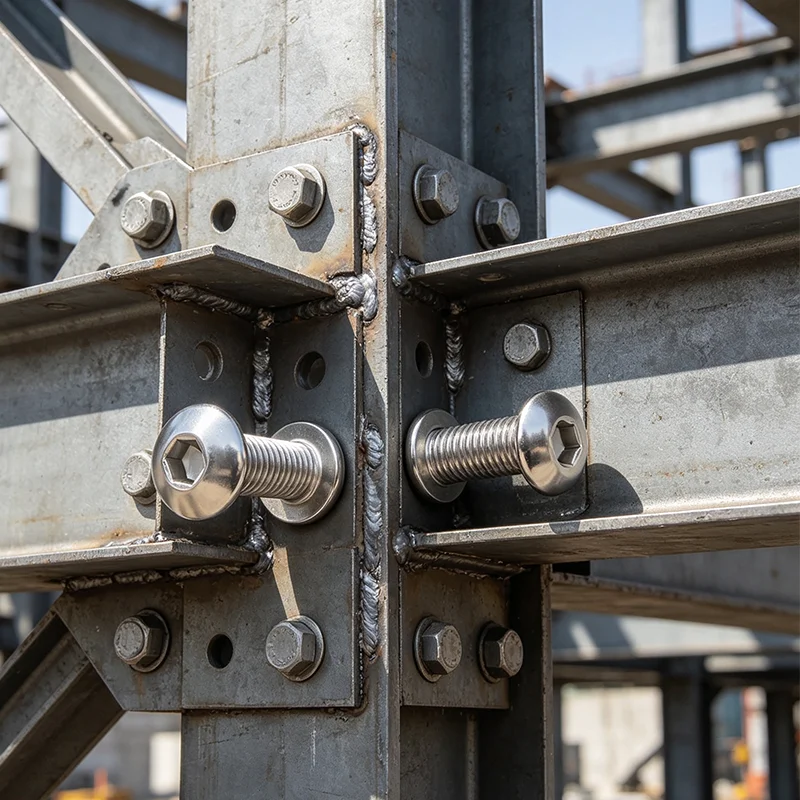

Độ tin cậy của sản phẩm Ưu điểm & Ứng dụng lắp đặt hiện trường

1. Thiết kế đầu nút tròn giúp loại bỏ các cạnh sắc nhọn, ngăn ngừa hiệu quả vết xước và mài mòn bề mặt trong quá trình vận hành thiết bị và tiếp xúc bằng tay, lý tưởng cho các vị trí lắp ráp lộ thiên.

2. Đầu vòng cung có cấu hình thấp chiếm ít không gian bên ngoài hơn so với vít đầu cốc tiêu chuẩn, đảm bảo bề mặt thiết bị mịn và gọn gàng mà không cản trở các bộ phận chuyển động, nâng cao tính thẩm mỹ tổng thể của sản phẩm và thiết kế hợp lý.

3. Áp dụng công nghệ rèn nguội và cán ren trưởng thành với mật độ kết cấu cao. Ổ cắm lục giác bên trong không dễ bị trượt dưới mô-men xoắn, duy trì hiệu suất buộc chặt ổn định sau khi rung lâu dài và tháo rời nhiều lần.

4. Chất liệu thép không gỉ cao cấp mang lại khả năng chống gỉ và phun muối tuyệt vời, thích hợp cho các thiết bị điện tử, thiết bị hàng ngày, thiết bị ngoài trời và môi trường ăn mòn nhẹ trên biển.

5. Kích thước ren tiêu chuẩn rất linh hoạt, hoàn toàn phù hợp với đầy đủ các loại đai ốc, vòng đệm và thanh ren của chúng tôi, hỗ trợ hỗ trợ mua sắm một cửa cho dây chuyền lắp ráp công nghiệp.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa vít ổ cắm ISO 7380 và DIN 912 là gì?

A1: DIN 912 là đầu cốc thẳng với các cạnh thẳng đứng, chủ yếu được sử dụng để lắp đặt khuôn và ẩn. ISO 7380 là đầu nút tròn không có góc nhọn, phù hợp hơn với các bề mặt hở đòi hỏi sự an toàn và thẩm mỹ, có khả năng chống trầy xước tốt hơn.

Câu hỏi 2: Độ bền của vít đầu nút có thấp hơn vít đầu cốc không?

A2: Không. Cả hai đều áp dụng quy trình rèn nguội và vật liệu thép không gỉ giống hệt nhau. Sự khác biệt chỉ là hình dạng đầu. Độ bền kéo và độ ổn định khóa đáp ứng đầy đủ các yêu cầu buộc chặt tiêu chuẩn công nghiệp.

Câu hỏi 3: Có thể sử dụng vít ISO 7380 để lắp ráp trang trí bề mặt không?

A3: Chắc chắn rồi. Đầu hồ quang mịn và kết cấu kim loại đồng đều mang lại hiệu quả lắp đặt gọn gàng và tinh tế, được sử dụng rộng rãi cho các bộ phận bề ngoài của sản phẩm điện tử, thiết bị thể dục và thiết bị thông minh.

Câu hỏi 4: Bạn có cung cấp sợi chỉ tốt và vít đầu nút tùy chỉnh cực dài không?

Đ4: Có. Chúng tôi hỗ trợ tùy chỉnh chiều cao đầu, chiều dài vít, bước ren và xử lý bề mặt đặc biệt để đáp ứng các thiết bị phi tiêu chuẩn và nhu cầu lắp ráp cá nhân hóa.

Câu hỏi 5: Các trường hợp ứng dụng chính của vít ISO 7380 là gì?

A5: Chúng được ứng dụng rộng rãi trong các thiết bị điện tử, đồ gia dụng, vỏ tự động hóa, thiết bị thể dục, thiết bị y tế và tất cả các vị trí tiếp xúc cần buộc chặt an toàn và đẹp mắt.
